Paso 6: Conectar el tablero a pantalla LCD
En primer lugar, instalar las cabeceras en el tablero del intervalómetro. Debe instalarse en el frente de la Junta (soldada en la parte trasera) que los pines se extienden desde el frente de la Junta.

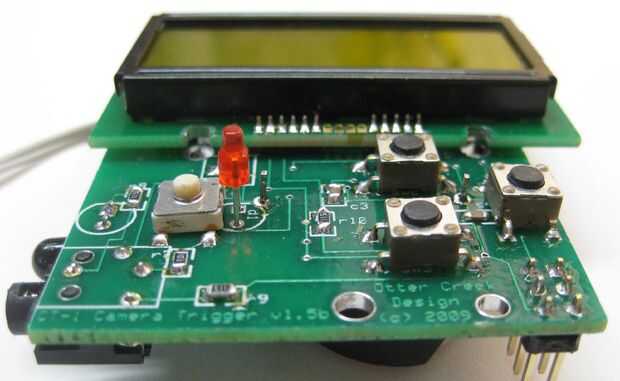

Una vez instaladas las cabeceras en el tablero, coloque el módulo LCD sobre los alfileres. Otra vez, sólo para asegurarse, el módulo LCD está montado sobre el tablero del intervalómetro, no detrás de él. En algunos módulos del LCD, las lengüetas de la cubierta del LCD pueden estar en el camino un poco y evitar que la pantalla LCD del asiento hacia abajo sobre el tablero del intervalómetro. Si este es el caso, doble las aletas ligeramente para que no interfieran.
Completar todas las conexiones de soldadura en las cabeceras.
Ahora es el momento de instalar el LED rojo. La parte fina de la parte delantera de este LED sobresale a través del caso, así que necesita ser montado bastante alto. Monte que el hombro que está por debajo de la parte fina es incluso con el frente de la pantalla LCD. Al insertar el LED, asegúrese de que el largo es el lado redondeado de la serigrafía y el plazo de ejecución corto es sobre la parte plana.
