Paso 8: Caso Asamblea

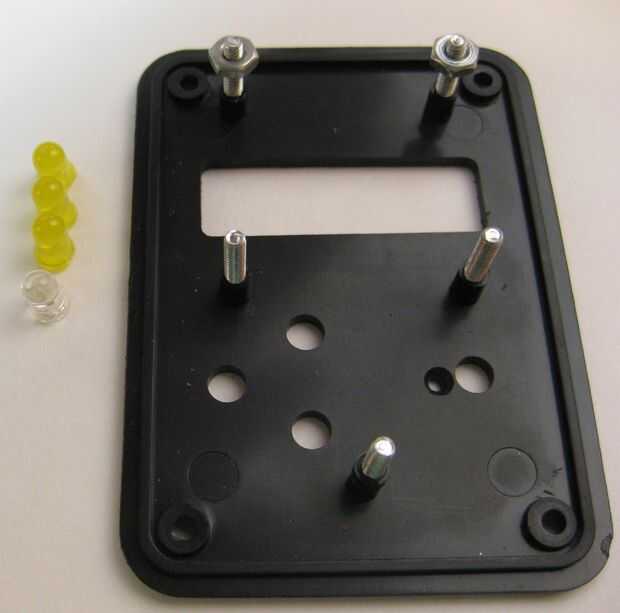

Tornillos 4-40 de alimentación a través de los orificios 5. Deslice a un espaciador de 5mm en cada tornillo. Añadir a un separador 3mm adicionales al solo tornillo en la parte inferior de la frente.

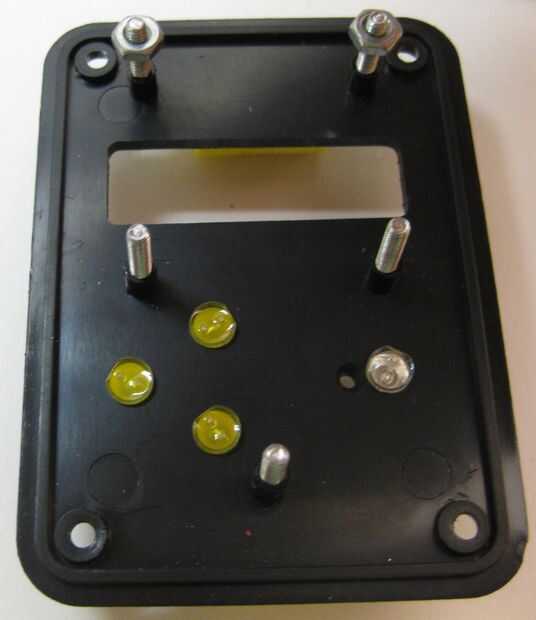

Los conductores sobre los 4 LED de clip y colocarlos en los agujeros de botón en el caso. Tenga en cuenta, de ahora en adelante, lo necesario para mantener la caja boca abajo, o caerá el LED. Una vez que la Junta está asegurada, el LED será capturado y permanecer en el lugar.
Compañero de la Junta y el caso. La parte crítica aquí es ir lento. Coloque el tablero de LCD en el caso de las tuercas en los tornillos superiores están detrás de la pantalla LCD y los tornillos son libremente en las cortes de 1/2 luna en el tablero de LCD.
Ahora, los tornillos mediados a través de la Junta de alimentación y LCD - necesitará el tornillo en el espacio es apretado a propósito para que los tornillos encajen en los tableros de su paso a través. Apriete los dos tornillos lentamente, hacia adelante y hacia atrás alternando así el tablero LCD viene incluso. Tenga cuidado de que no caigan los pulsadores (LED), y asegúrese de que el LED rojo entra en su agujero. Como el tablero se viene, asegúrese de que el solo tornillo en la parte inferior de la caja va a través del agujero en el tablero.
Una vez ajustados los tornillos del centro (no excesivamente), Compruebe la unidad entera para la alineación. Antes de que las cosas están apretadas, es posible hacer para que alinea la Plaza y recta. Coloque una tuerca en el solo tornillo y apriételo. Por último, mantenga los tornillos superiores en los recortes de la Luna 1/2 en la pantalla LCD y apriete estas así.
Ahora, hay una soldadura un poco más para hacer.

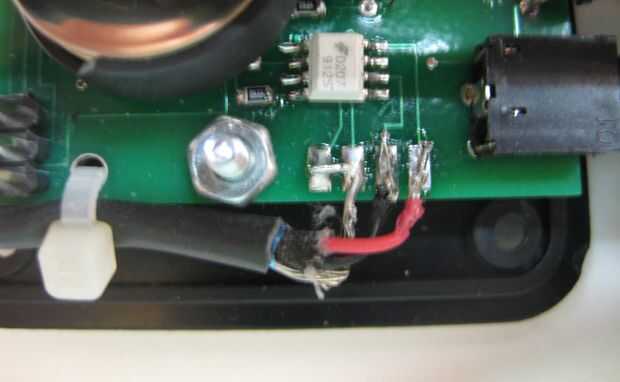

En primer lugar, tira de aproximadamente 1" desde el extremo del cable de 2'. Tira de cada alambre de aproximadamente 1/8". Los cables y el cable del protector de la lata. Poner un pequeño 'L' en el extremo del alambre protector. Soldar los cables al tablero como se muestra en la imagen siguiente. Usar el cintillo para sujetar el cable a la Asamblea de la Junta. Esto actuará como un alivio de tensión. Alimente el alambre a través del orificio en la parte inferior de la caja.

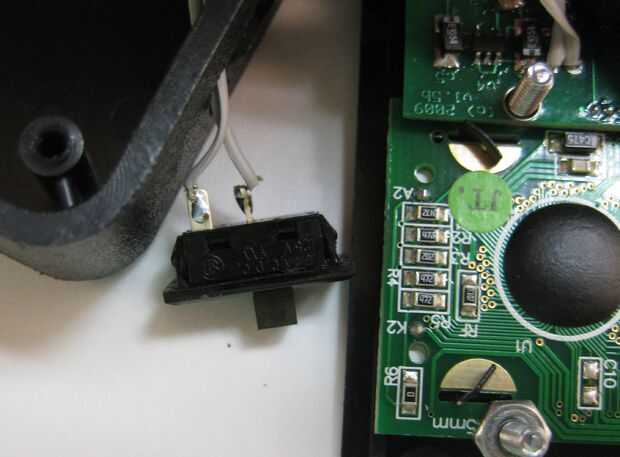

El cable de alimentación a través del orificio del interruptor en el lado de la caja. Soldar un cable en cada ficha del interruptor. Inserte el interruptor en la caja.

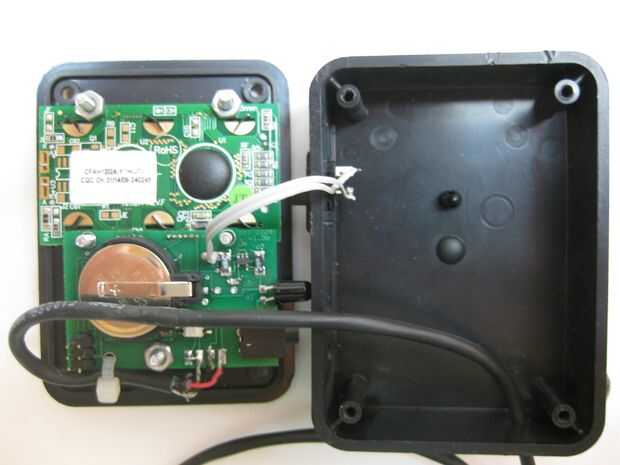

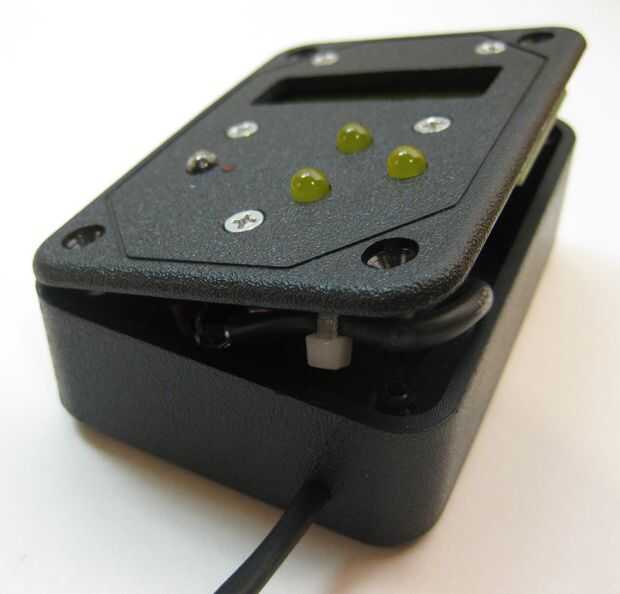

Ahora, usted está listo para cerrar el caso. El truco aquí es que tienes que girar la tapa de la caja en posición. Poner la parte superior en el caso en un ángulo tal que el fototransistor y el conector de 2,5 mm están alineados con los orificios en el caso. Empuje y gire la tapa en caso tal que la presión pt y conector en la posición y la tapa de la caja se cierra limpiamente en el caso. Instale los 4 tornillos de la cajas.
Por último, el enchufe de la estereofonia de 2.5m m debe soldarse al cable. La primera cosa que necesita hacer es deslizar la tapa del enchufe en el cable. No voy a contar el número de veces que he soldado algo dos veces porque se olvidó este paso.
El cableado del enchufe es simple. El escudo va al clip, el negro va a la punta, y el rojo va a la banda media. Esto significa que si usted está buscando en el enchufe - con el alivio de la tensión a la izquierda y la punta de la derecha, debe aterrizar los cables escudo, negro, rojo.
Aquí un Consejo: la capa de cromo en el enchufe es casi imposible conseguir la soldadura del palillo. Tomar un papel de lija y áspero cada punto de soldadura - hay latón debajo del cromo - arena hasta que vea el latón y las conexiones serán mucho más fuertes.
Una vez que los cables se sueldan, el alivio de tensión de la encrespadura y deslice la tapa en el enchufe, atornillar en su lugar para garantizar.
