Paso 10: Conectar todo junto

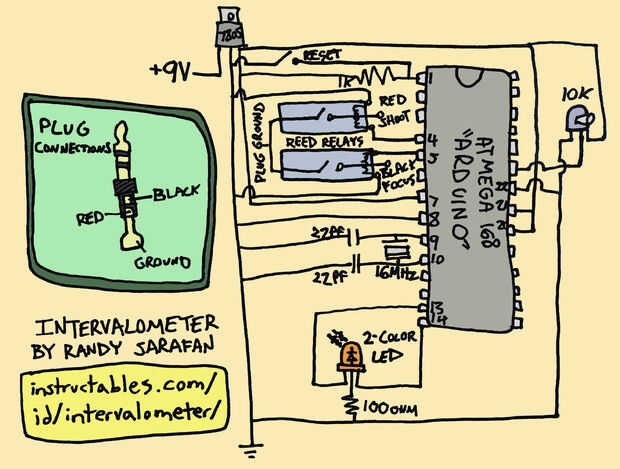

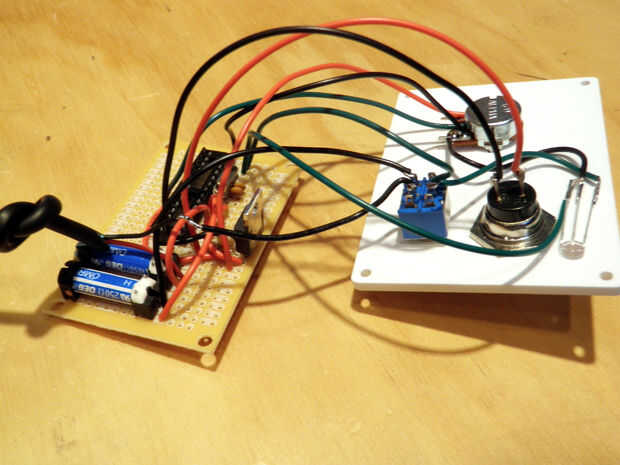

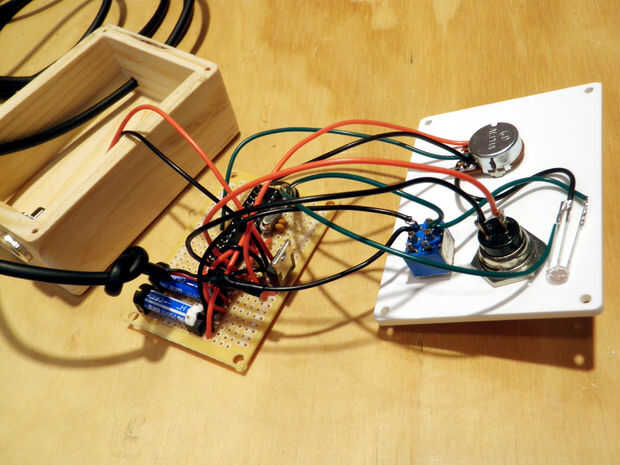

Ahora es el momento confuso de elctronico todos juntos. Más importante es el texto en negrita. Me olvide de dibujar este interruptor en el esquema. OPPS ;-)

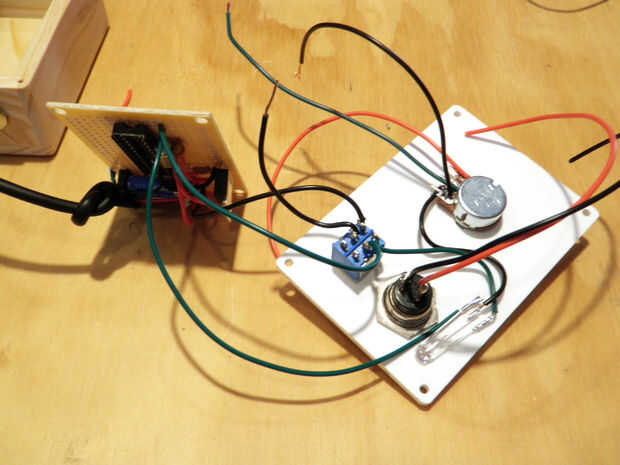

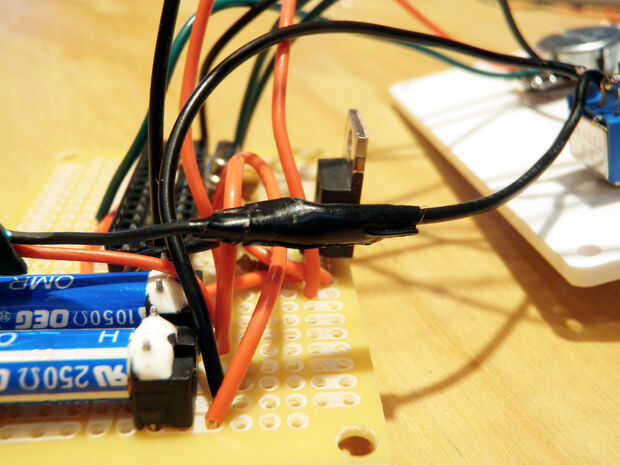

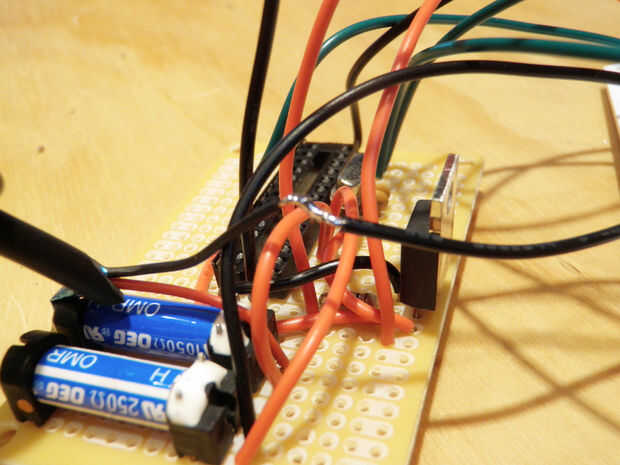

Conecte el cable negro del cable estéreo a uno de los pines del centro en el interruptor de palanca DPDT. Seleccione uno de los pasadores externos coincidentes y suelde el cable negro del relais. Conecte una de las patas exteriores de lo LED de 2 colores al otro pin de centro (en mi caso esto fue 'amarillo'). Sobre el eje externo (adyacente al otro pin externo que acaba de seleccionar), conecte un cable desde ahí al pin 14 en el Arduino. (Usted debe dejarse con un par de dos clavijas exteriores adyacentes)
Conecte la patilla central de LED 2 colores a la resistencia de 100 ohm en el circuito.
Conectar el pasador exterior sin usar el LED al pin 13 (en mi caso esto fue 'verde').
Conecte el cable rojo desde el potenciómetro a la fuente de alimentación de 5V en el tablero.
Conecte el alambre verde del potenciómetro al pin 21 de Arduino.
Conecte el cable negro desde el potenciómetro a la tierra.
Conecte el cable negro del interruptor reset a tierra
Conecte el cable rojo a la clavija 1 de Arduino (antes de la resistencia)
Conecte el cable rojo del conector de alimentación a la entrada del regulador 7805.
Conecte el cable negro a tierra.
