Paso 5: Iniciar la placa de circuito
Para ahora dejar fuera nada conecta con el panel frontal y la toma de corriente.

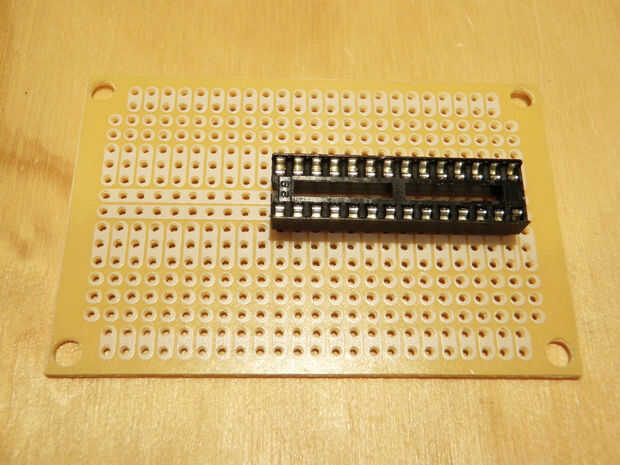

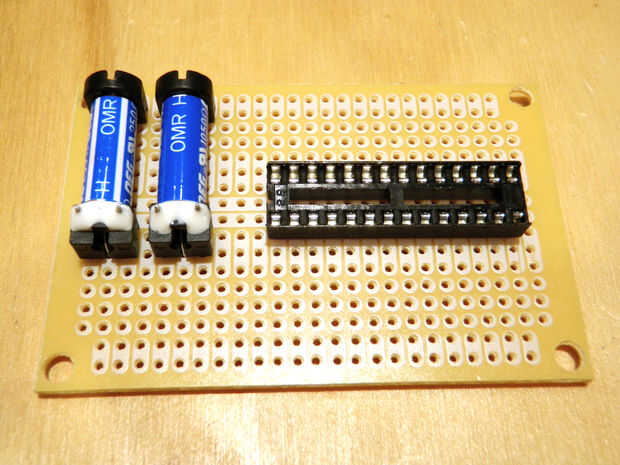

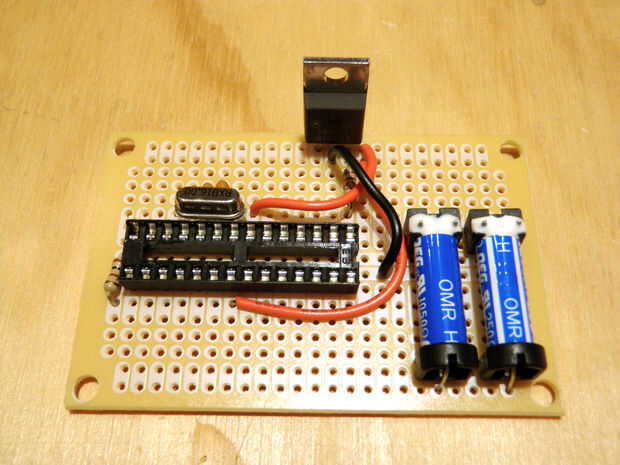

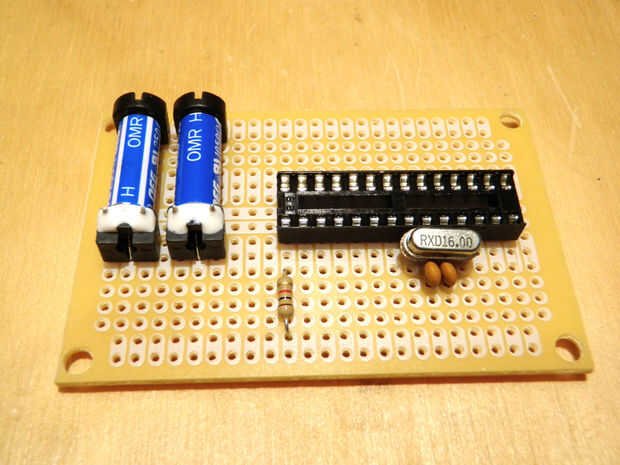

Básicamente, colocar las piezas y las conexiones necesarias para el micro controlador y los relés.

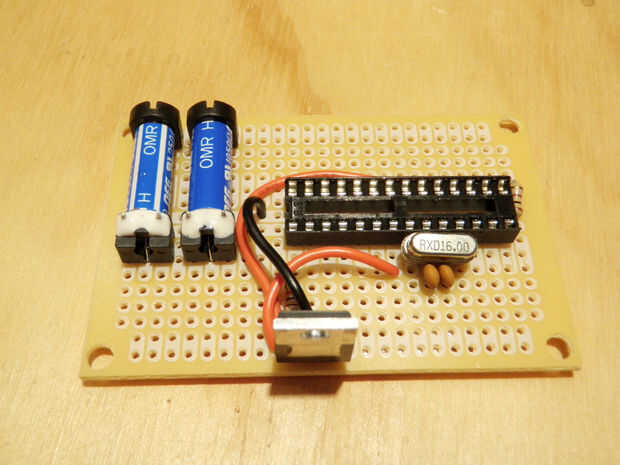

También puede conectar un condensador electrolítico de 10uF entre 9V y tierra y otra entre 5V y masa. Pensé que podría salir sin ellas, pero terminó agregarlos ya que no estaba funcionando muy confiablemente de funcionamiento de una pila de 9V sin los condensadores.
Nota: en la imagen hay conexiones a tierra para el chip y los condensadores que no se puede ver en las imágenes ya que se hacen debajo de la.
actualización 07/01/11: Astroboy907 convierte el esquema en un diagrama esquemático del águila y junta. Estos archivos se unen ahora a este paso o puede descargarse desde los comentarios.
