Paso 7: Conecte el relé

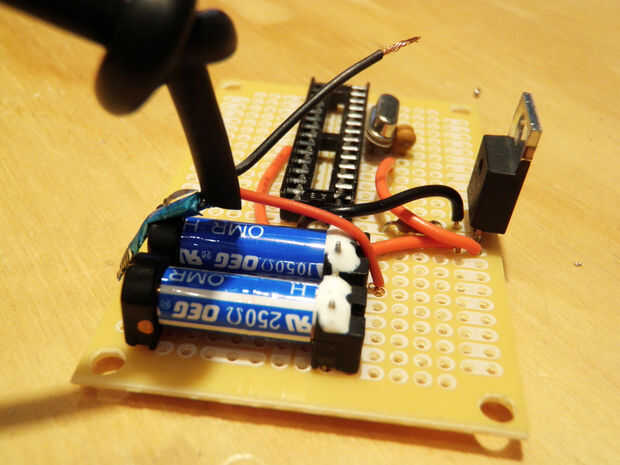

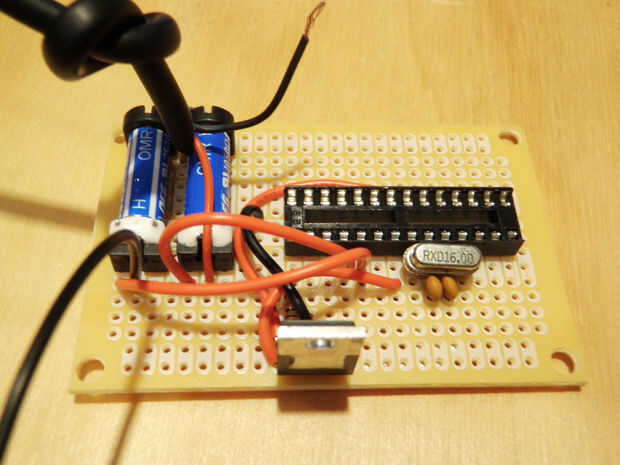

Ahora es el momento para conectar los relés.
Conecte uno de los pines de cada bobina a tierra. Conecte los otros pines pin 4 y pin 5 de Arduino respectivamente.
Junta dos de relé bornes del interruptor y el blindaje de tierra stereo les de la soldadura de la soldadura.
Al relé conectado al pin 4, suelde el cable rojo del cable estéreo de al terminal de interruptor de relé.
El relé conecta a la clavija 5 soldadura un cable negro, pero no la del cable estéreo. Tanto el cable negro conectado el relé y el cable negro del cable estéreo estará en soldadura para el interruptor de enfoque breve (no representado en el esquema).
