Paso 6: Montaje: el condensador electrolítico
Los condensadores electrolíticos están polarizados, lo que significa el positivo del condensador debe conectarse a la tensión positiva (alta) y el cable negativo del condensador debe conectarse a la tensión negativa (baja). El cable negativo del condensador electrolítico se marcará con una banda de color diferente y un "-" signo. Muchas veces el cable más largo del condensador electrolítico será el positivo y el cable más corto será negativo. El dibujo esquemático de un capacitor electrolítico será igual que un condensador no polarizado, pero la polaridad se marcará con una (+) signo.

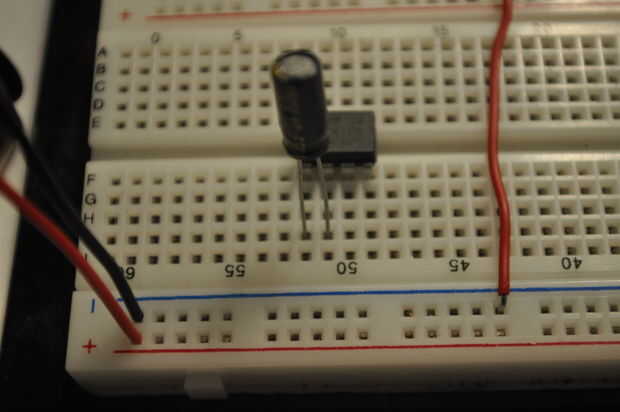

Conecte el condensador de forma que el positivo está en la misma columna como pin2 del Temporizador 555 y el plomo negativo está en la misma columna como pin1 del Temporizador 555.

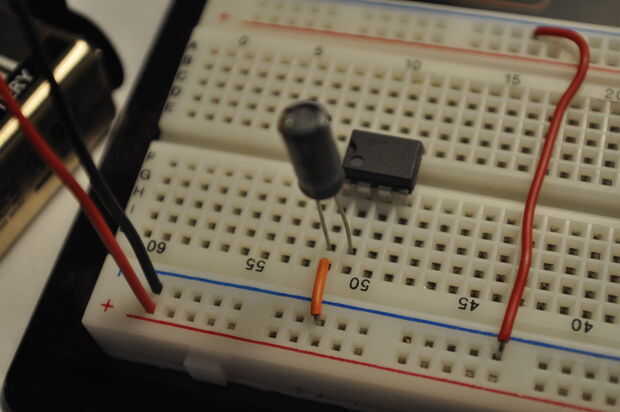

Conecte un cable jumper corto del pin1 del Temporizador 555 para el bus negativo (tierra) en el tablero de pan.
