Intro de IC 555: LED parpadeante (7 / 12 paso)

Paso 7: Assebly: LED y resistencia

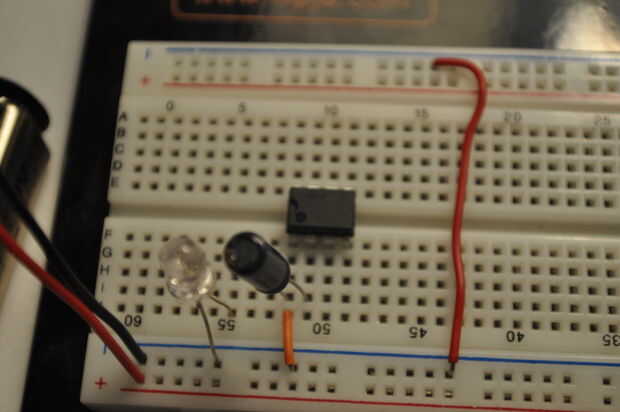

Colocar el LED en un lugar arbitrario en la protoboard (no en las columnas que están conectados a los pines del 555 temporizador). Asegúrese que el cable negativo del LED (menos plomo) está conectado al bus negativo en el protoboard y positivo está en una columna propia.

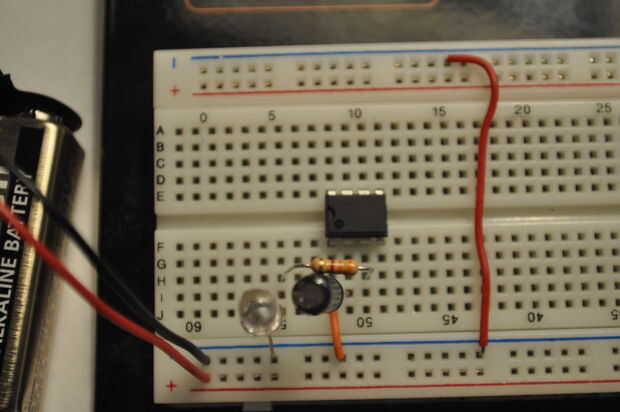

A continuación, conecte la resistencia de 330 ohm (naranja-naranja-marrón-tolerancia) de pin3 del Temporizador 555 al positivo del LED. Resistencias no tienen ninguna polaridad, por lo que no tiene que preocuparse acerca de la orientación de su resistencia.
