Paso 1: Construir la plataforma de placa de presión
Para este paso necesita un tablero de amp de carga HX711 una célula de carga y una plataforma de la báscula.
El HX711 se puede adquirir de la diversión de la chispa: https://www.sparkfun.com/products/13230

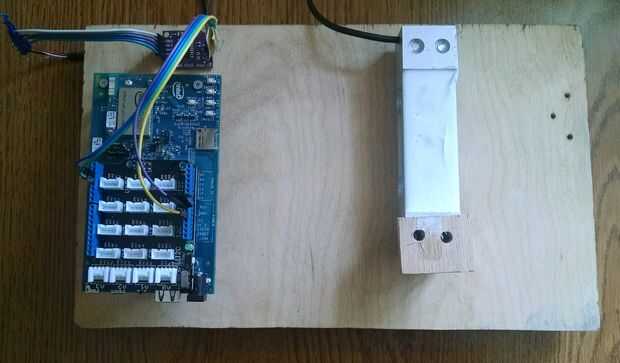

La celda de carga es básicamente una barra de metal con galgas extensométricas para medir la tensión y la distorsión de una fuerza o «carga». Esto se alimenta en la HX711 que convierte la lectura en un valor digital. Para este proyecto, hemos elegido el estudio de Seeed célula de carga de 5kg: http://www.seeedstudio.com/depot/Weight-Sensor-Loa... Cabeza plana M6 de cuatro 4 tornillos se utilizan para montar la carga a la base de la célula y sostenga la placa de presión.

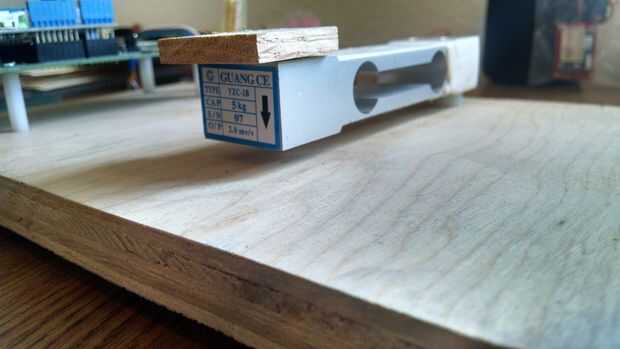

La base puede ser un pedazo de madera con agujeros para la aceptación de la celda de carga. Arandelas de nylon proporcionan el espacio necesario para que la celda de carga puede flotar libremente (por ejemplo diseño voladizo).

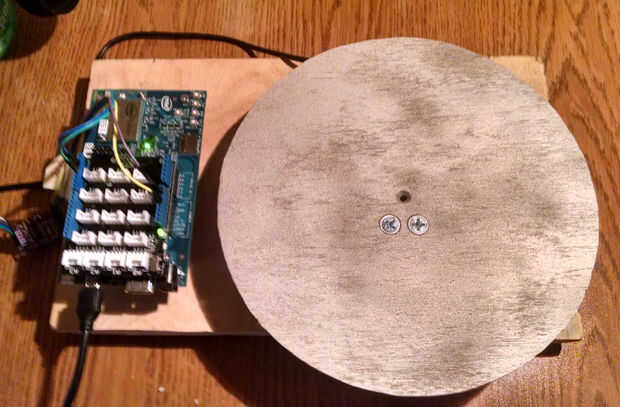

La placa de presión se coloca en la parte superior de la celda de carga con los separadores adecuados y presionada con tornillos M6.
