Intro FluidTrakker (2 / 9 paso)

Paso 2: Conectar el amplificador de carga

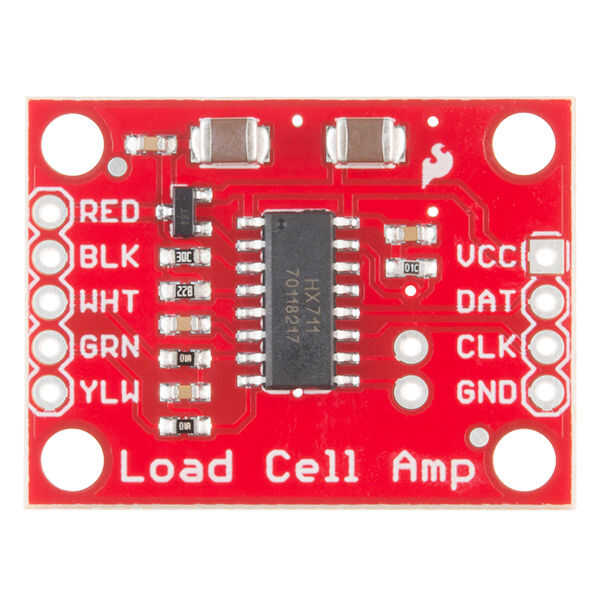

Conectar el HX711 al amplificador de carga por la conexión de los cables.

Las instrucciones para enganchar para arriba se pueden encontrar en diversión de la chispa: https://learn.sparkfun.com/tutorials/load-cell-amp...

En este proyecto, conectado los cables como sigue:

Lado de la célula de carga:

  • Cable rojo a rojo en el tablero de HX711
  • Cable a BLK negro
  • Cable al blanco blanco
  • Verde alambre a GRN
  • Cable desnudo a YLW

Edison usando Arduino breakout Junta

  • Alimentación de 5V a VCC en el tablero de HX711
  • PIN 3 a DAT
  • Pin 2 a CLK
  • Tierra a la tierra
