Paso 5: Fuente de alimentación con el regulador de voltaje 7805
![]()

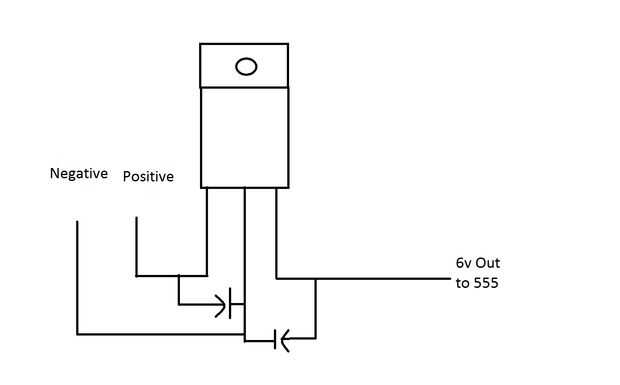

El circuito de alimentación se utiliza para alimentar el circuito. Necesita por lo menos una batería de nueve voltios y un regulador de voltaje. Te recomiendo conseguir varios de ebay porque recaliente al dibujar demasiada corriente. No entraré sobre cualquier cosa para el regulador de voltaje ya que resulta bastante complicado. Todo lo que necesitas saber es que (1) es donde pones el cable rojo o cable positivo, (2) es donde se puso el negro o tierra a, y (3) es donde su hacia fuera-poner proviene o regulada de tensión.
Sobre estas conexiones pones un condensador (0.1 uf) conectado a ambos donde había puesto el cable rojo y la salida. Los dos condensadores (tienes dos) conectados a tierra.
Lo siento me olvide de poner los valores de los condensadores. Ya es mi risa antes de dormir en voz alta. Como dije arriba son ambos 0,1 uf
