Introducción a Arduino (11 / 15 paso)

Paso 11: Analog out

Como se mencionó anteriormente, el Arduino tiene una serie de funciones especiales de. Una de estas funciones especiales es modulación de anchura de pulso, que es lo que es capaz de crear una salida analógica-como un Arduino.

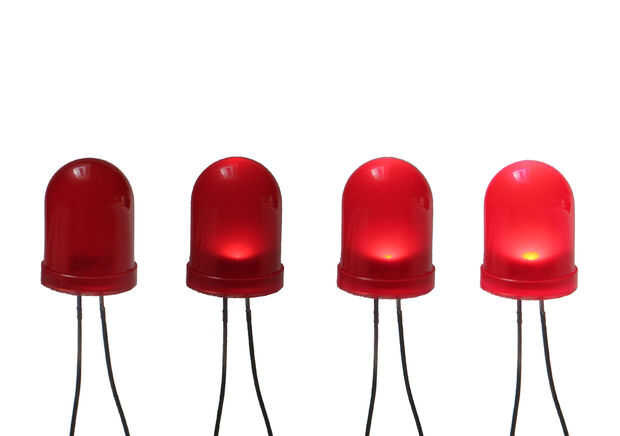

-Modulación de anchura de pulso o PWM para abreviar - obras girando rápidamente el pin PWM alto (5V) y bajo (0V) para simular una señal analógica. Por ejemplo, si usted fuera a parpadear un LED encendido y apagado lo suficientemente rápido (aproximadamente cinco milisegundos cada uno), parece a medio el brillo y sólo parecen estar recibiendo la mitad de la energía. Alternativamente, si fuera a parpadear en para 1 milisegundo y luego parpadea apagado de 9 milisegundos, el LED parece ser 1/10 como brillante y sólo recibirán 1/10 la tensión.

PWM es clave para una serie de aplicaciones incluyendo hacer el sonido, controla el brillo de las luces y controlar la velocidad de motores.

Para una explicación más detallada, revisa página secretos de PWM .

Para probar que un PWM a sí mismo, conectar un LED y una resistencia de 220 ohm al pin digital 9, en serie a masa. Ejecute el siguiente código de ejemplo:

File--> ejemplos--> 3 analógico--> decoloración
