Introducción a Arduino (7 / 15 paso)

Paso 7: Monitor Serial

El serial monitor permite su ordenador conectar en serie con el Arduino. Esto es importante porque toma datos que recibe de los sensores y otros dispositivos de tu Arduino y la muestra en tiempo real en su computadora. Esta posibilidad es invaluable para depurar su código y entender qué valores numéricos el chip realmente está recibiendo.

Por ejemplo, conectar barrido centro (pin central) de un potenciómetro a A0 y las clavijas exteriores, respectivamente, a 5v y tierra. A continuación subir el boceto que se muestra a continuación:

File--> ejemplos--> 1 básico--> AnalogReadSerial

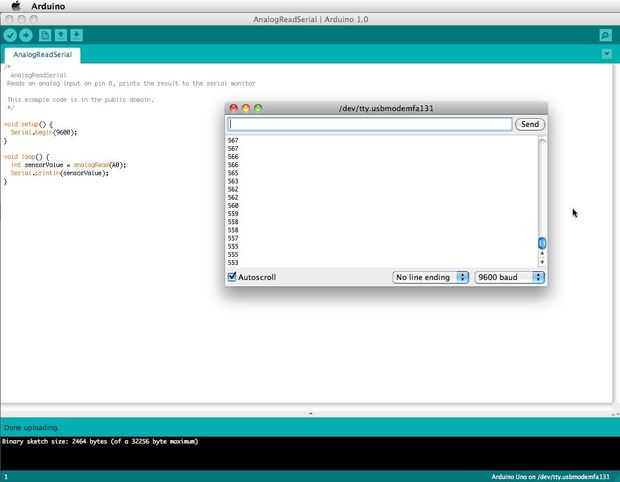

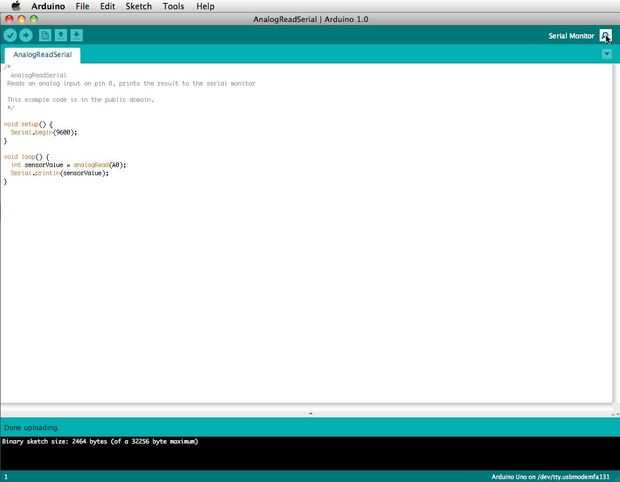

Haga clic en el botón para activar al monitor serial que parece una lupa.  Ahora puede ver los números se lee por el pin analógico en el monitor serie. Cuando se gira la perilla los números aumentar y disminuir.

Los números serán entre entre 0 y 1023. La razón de esto es que el pin analógico es convertir una tensión de entre 0 y 5V a un número discreto.
