Introducción a Arduino (8 / 15 paso)

Paso 8: Digital

Para comenzar con, veamos los pines digitales de entrada.

Pines digitales de entrada sólo tienen dos posibles estados, encendido o apagado. Estos dos en y fuera de los Estados también se conocen como:

• ALTA o baja
• 1 o 0
• 5V o 0V.

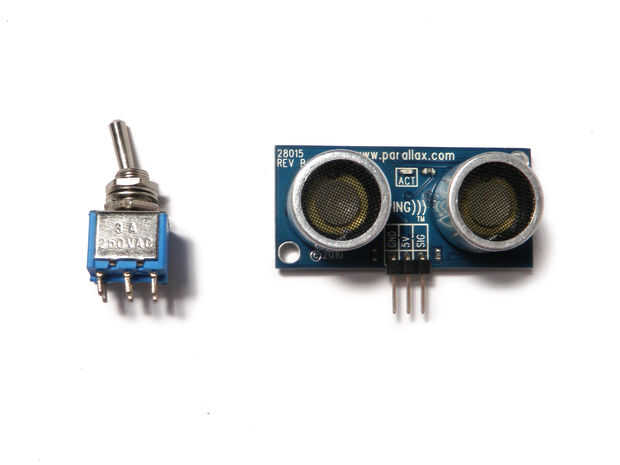

Esta entrada se utiliza comúnmente para detectar la presencia de voltaje cuando un interruptor está abierto o cerrado.

Entradas digitales pueden utilizarse también como base para numerosos protocolos de comunicación digital. Creando un pulso (alto) de 5V o 0V (bajo) pulso, puede crear una señal binaria, la base de la informática en todos. Esto es útil para hablar con sensores digitales como un sensor ultrasónico PING, o comunicar con otros dispositivos.

Un simple ejemplo de una entrada digital en uso, conecte un interruptor del pin digital 2 a 5V, una 10K resistencia ** del pin digital 2 a tierra y ejecute el siguiente código:

** El resistor de 10K se llama un resistor de pull-down porque conecta el pin digital para conectar a tierra cuando no se presiona el interruptor. Cuando el interruptor es presionado, las conexiones eléctricas en el interruptor tiene menos resistencia que el resistor, y la electricidad ya no se conecta a tierra. En cambio, la electricidad fluye entre 5V y el pin digital. Esto es porque la electricidad siempre elige el camino de menor resistencia. Para obtener más información, visite la página de Pines digitales .
