Paso 3: Diseñar un PCB
El primer paso para diseñar un PCB es saber lo que quieres hacer. Puede haber mucho al diseño de un PCB, o puede ser muy simple; depende totalmente de qué circuito te estás haciendo.

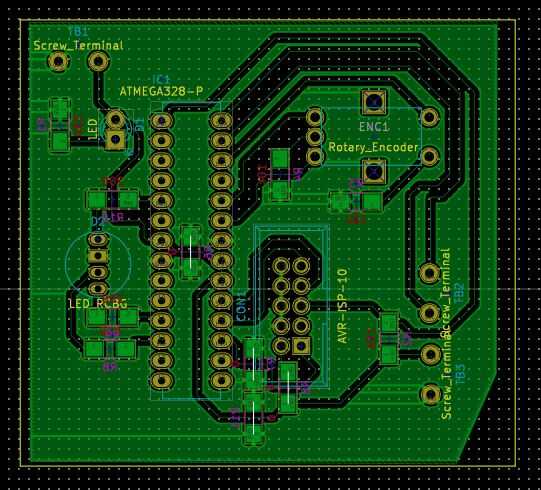

Pero lo que terminas haciendo, es útil tener un programa para organizar todo para usted y darle las herramientas que necesita para convertir un esquema (diagrama abstracto de todas las partes y conexiones que necesita) a un diseño final para su placa de circuito. Desde allí, puede exportar su archivo y puede enviar a fabricarse.
Algunos programas para diseño de PCB:
- Altium
- KiCad (gratis)
- CadSoft Eagle
Todos estos programas están diseñados para hacer lo mismo; ayudarle a hacer su PCB. Algunas cosas que usted tendrá que crear:
Una forma de Consejo para definir cómo y de qué forma la tabla es
¿Colocación de componentes: Dónde están sus partes?
Trazan ruta: estos conectan todos sus componentes
Archivo de exportación: exportar archivos gerber estándar de industria para fabricación
También hay un montón de otros componentes del circuito que podría tener su tabla, que algunas de las cuales va brevemente aquí la lista para ayudar a estimular su imaginación:
- Vias: conectarse rastros de múltiples capas de cobre
- A través de orificios: para piezas con cables
- Almohadillas de montaje de superficie: conectar la superficie monta piezas
- Planos de la tierra/energía
- Puntos de prueba
- Agujeros/ranuras
- Antena integrada
- Múltiples capas
