Paso 1: El modo ASTABLE
Para configurar el temporizador 555 en modo astable se necesitan las siguientes cosas:-
- chip Temporizador 555
- 1 resistencias para lo LED
- 2 resistencias para el 555 / 1 resistencia y un resistor(Potentiometer) variable
- 1 resistencias para lo LED
- 1 potenciómetro
- protoboard
- puentes
- condensador
No estoy dando resistencia y capcitor valores porque puede configurar usted modo astable 555 la forma que desee, pero el hecho es que duración del alto y bajo Estados se basan en qué valores te elige para R1, R2 y C1. Existen ecuaciones para medir valores
Ecuaciones:
F = 1/T = 1.44/((R1+R2*2)*C)
Tiempo bajo = 0,693 * R2 * C
Tiempo alta = 0.693*(R1+R2) * C
D = Duty Cycle = (R1+R2)/(R1+2*R2)

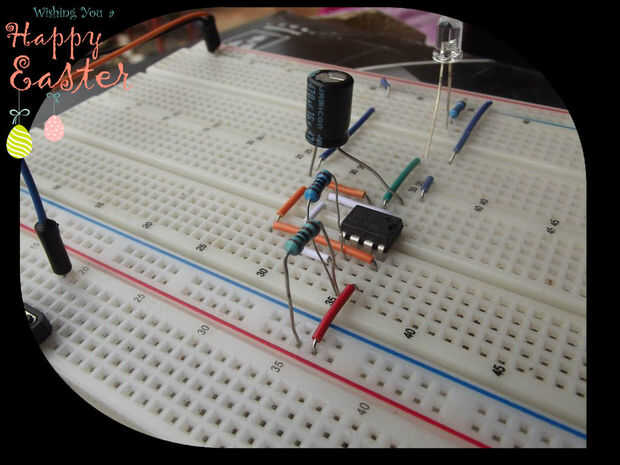

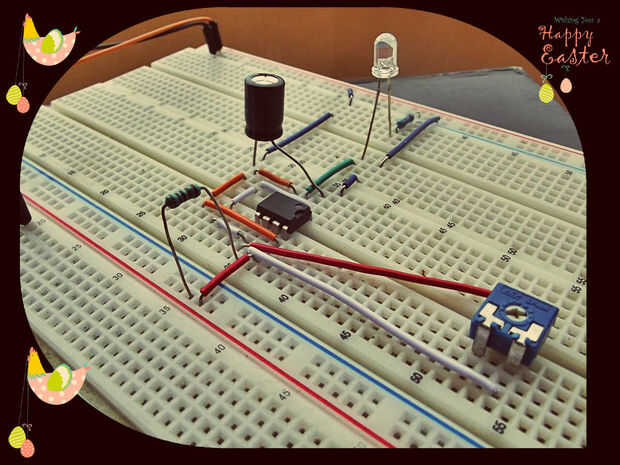

En las imágenes de arriba, verá dos configuraciones diferentes. Es la primera con 2 resistencias y el segundo con 1 resistencia y 1 resistor(potentiometer) variable. Esta dos configuraciones funcionan bien, pero la segunda te voy a decir es mejor, porque puede cambiar el tiempo de baja por tunning el potenciómetro, y usted no tiene que preocuparse por cambiar resistencias de un valor superior o inferior cuando desea aumentar o disminuir el tiempo de baja.
