Introducción a EL (electroluminiscente) alambre (3 / 7 paso)

Paso 3: Circuito de salida Digital

Enviar una señal digital de encendido/apagado a su material EL hacer blinky o gancho ser accionados por un interruptor (nos pondremos a que en el paso 5).

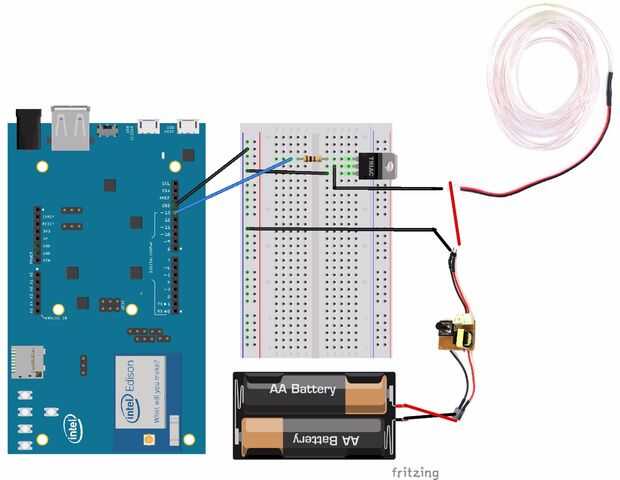

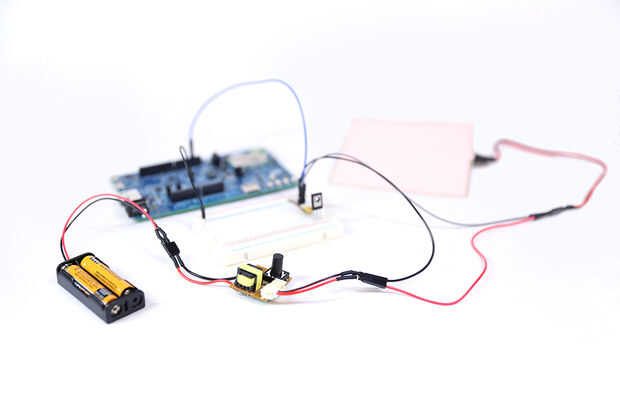

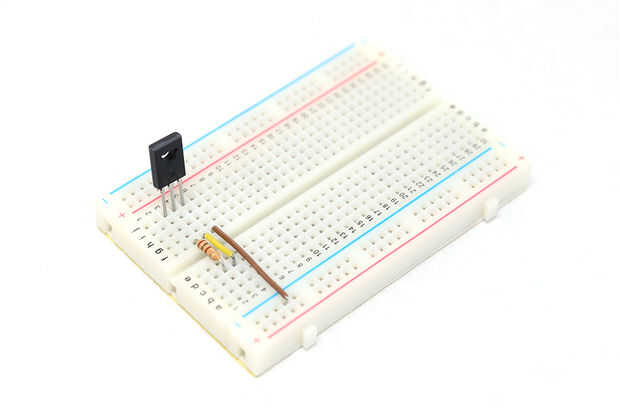

Reunir los materiales abajo y conectar el circuito como se ilustra. El código es para el uso con la placa Arduino de breakout.


Se necesita:

(1) EL panel o

hasta 3 metros de alambre o

1 metro de cinta EL

Adafruit tiene una amplia variedad de productos EL aseado que está listo para conectar, controlar el paso Van más para más recursos

(1) inversor

(1) resistencia de 100 Ohm

(1) TRIAC (demostrado es un 2N6071A, este uno trabaja demasiado)

(1) placa

(1) Edison con mini o Arduino breakout Junta

(algunos) Cables de puente
