Paso 1: Diagrama de cuerpo libre
![]()
El primer paso es dibujar un diagrama de cuerpo libre de todo el sistema (puente). Un diagrama de cuerpo libre es un esquema del puente que incluye toda la información dada y la información que buscas. Esto incluye las longitudes de los lados, puntos donde rayos se cruzan, vectores fuerzas que actúan sobre esos puntos (desglosado en las fuerzas que actúan en el sistema de coordenadas y sistema de coordenadas Y) y los ángulos entre vigas.

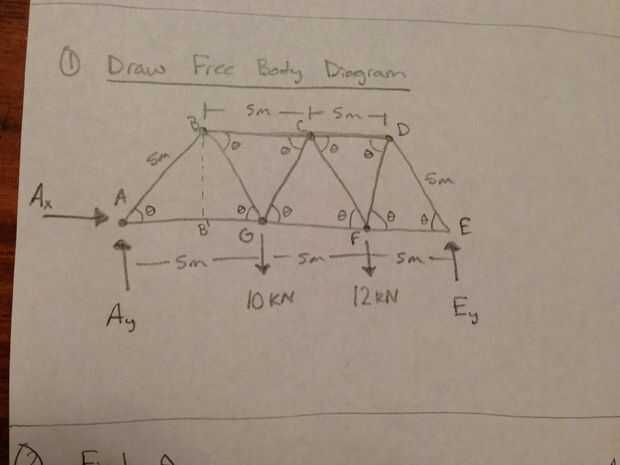

La imagen dada tiene una fuerza desconocida en el punto E en la orientación de dirección Y fuerza dada en los puntos G y F en la orientación Y dirección abajo, fuerzas desconocidas en el punto A en la X y la Y-dirección apuntando a la derecha y hacia arriba, longitud dada para cada viga y theta de ángulo desconocido entre cada viga.
