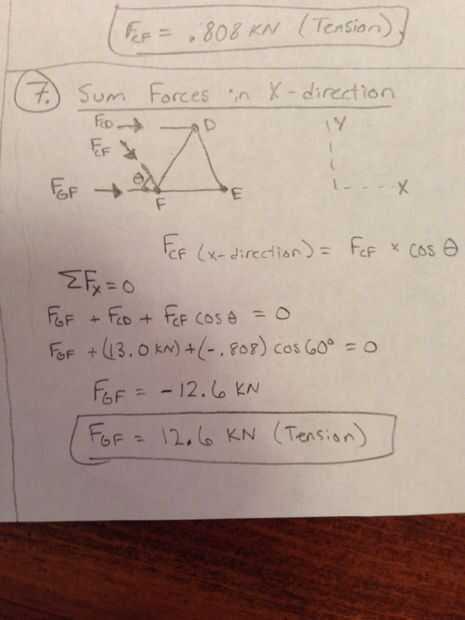

Paso 7: Suma de las fuerzas en la dirección X
Para encontrar la fuerza actuando sobre la viga GF resumir todas las fuerzas que actúan en la dirección X.
Para encontrar la fuerza fcf actúa en la dirección x usa la ecuación:
Fcf (dirección x) = Fcf * cos(theta)
Ahora suma todas las fuerzas que actúan en la dirección x y fijar igual a cero. Si apunta a cualquier fuerza de izquierda pone un signo negativo delante de ella. Debe parecerse a su ecuación:
Gf F+ Fcd + (Fcf * cos(theta)) = 0
Resolver para Fgf. Ya que este es un valor negativo la fuerza que actúa sobre la viga GF está en tensión.
Ahora han encontrado todas las fuerzas en las vigas requiere.
