Paso 1: Armar el tablero de prototipo
¿

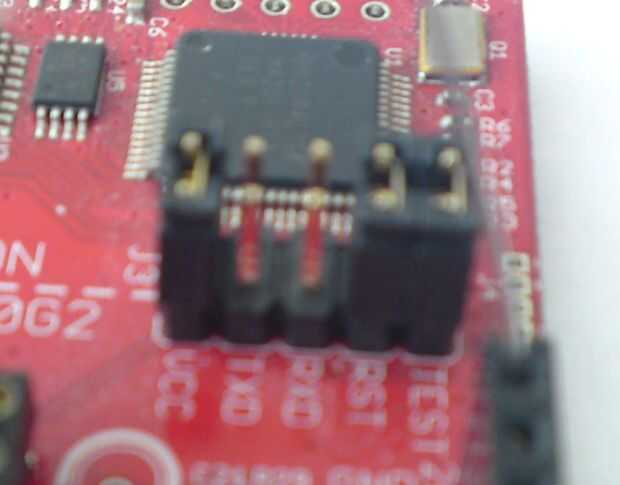

Retire los puentes P1.6, TXD y RXD del tablero. Poner el microcontrolador en el Launchpad, si no lo has hecho ya. La ranura en el microcontrolador va hacia el conector USB.
LEDs no funcionan si puesto en al revés así que preste atención a su polaridad. Aquí está una cartilla rápida si es necesario: http://www.sparkfun.com/tutorials/222. Sparkfun gracias!

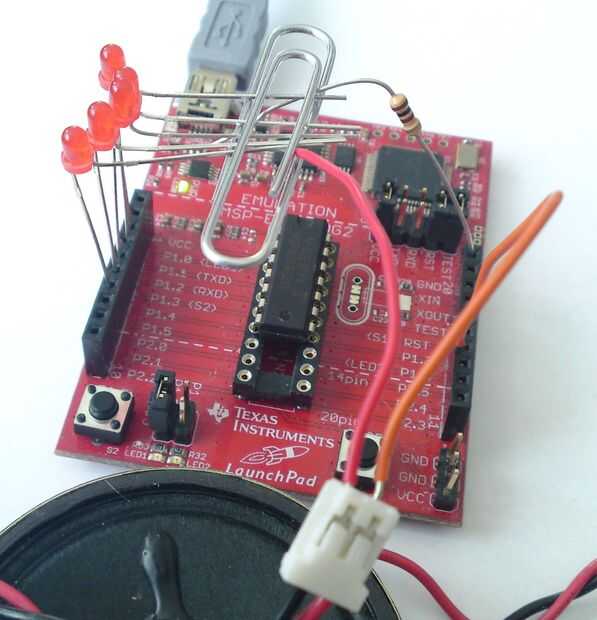

Para todos los cinco LEDs, doble el cátodo directamente hacia fuera. (Es la pata corta). Armar el LED, resistencia de 100 ohm y clip como en la foto. Yo prefiero una soldadura poco el clip, pero estamos manteniendo las cosas tan simples como sea posible.
Los LED, uno por cada uno, están en puertos P1.1-P1.5. El método de prototipado de clip visto bajo trabajos en lugar de la soldadura. La resistencia de 100 ohm completa la ruta de los LED a tierra.

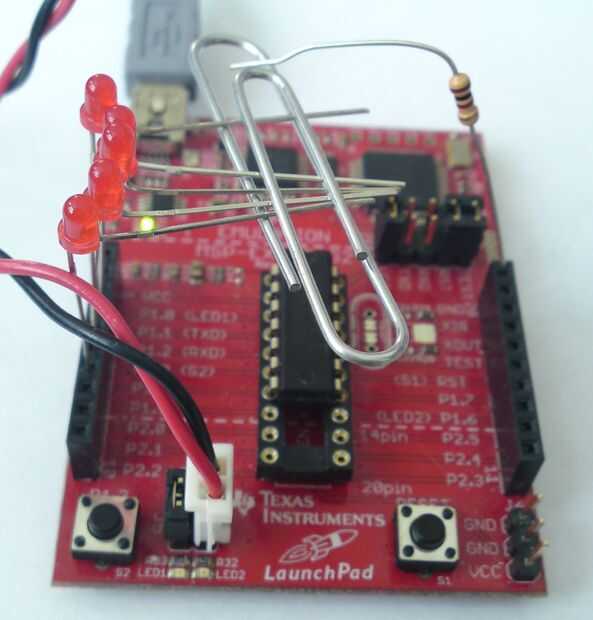

Mi altavoz piezoeléctrico fue un hallazgo afortunado que ya tenía una. 1" pitch rúbrica en él. Lo que es el caso, puede quitar el puente P1.6 y conectar los altavoces directamente a la Junta. De lo contrario, necesitará realizar una conexión de P1.6 a través del altavoz con toma de tierra.
Para aquellos que quieren hacer de este un dispositivo autónomo, el esquema final se incluye en esta guía en la última página.
