Introducción a la depuración del microcontrolador (y un cronómetro Pomodoro) (5 / 9 paso)

Paso 5: Puntos de interrupción, los locales y registros

Golpeó el "ir" () el botón para iniciar la pomodoro. Preste especial atención a los LEDs. Hay algo sospechoso acerca de los valores que se muestran. Cuando el temporizador comienza en primer lugar, debe mostrar el número total de minutos de pomodoro (25) más los minutos de descanso (5). En binario, es '11110'. Hmm... ¿por qué en todos los cinco LEDs?

Por lo tanto, echemos un vistazo a la función 'setLEDs'. O bien, es recibir el valor incorrecto o recibir el valor correcto pero mostrando el valor incorrecto (o alguna extraña combinación de ambos).

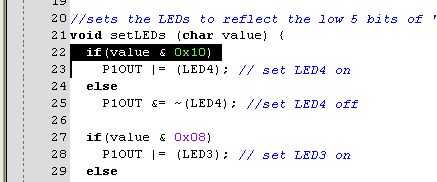

Desplácese hacia abajo hasta la primera línea de la función setLEDs (línea 22, ver imagen 1). Haga clic derecho en cualquier parte de la línea y selecciona "Toggle Breakpoint (código)". ¿Observa el punto rojo a la izquierda de esa línea de código? Puede hacer doble clic en ese margen a set/unset puntos de interrupción, así. (imagen 2) Un punto de interrupción es un punto de la en el código donde interrumpirá la ejecución del programa que permite depurar.

Con el sistema de punto de interrupción, presione el "Reset" (

) botón. Después de presionar "Reset" se le pedirá con un mensaje de largo aliento que dice 'Ejecutar a principal' puede tomar mucho tiempo. Lo que esto significa es que el depurador es parar en la primera línea en la función principal pero su único punto de interrupción de hardware se encuentra en la línea 22. Para parar en el principal, el programa ejecutará una línea en un momento hasta que llega al principal. Ahora, eso no es un gran problema, pero esta limitación puede ser un problema con el código más complicado. Nota que microcontroladores más capaz pueden permitir muchos más puntos de interrupción hardware, pero es mejor que nada (sí, te estoy miro Arduino). :)

Por ahora, simplemente entender, que si un punto de interrupción se establece cuando se inicia el código, va a tomar un segundo extra o dos para llegar a la principal.

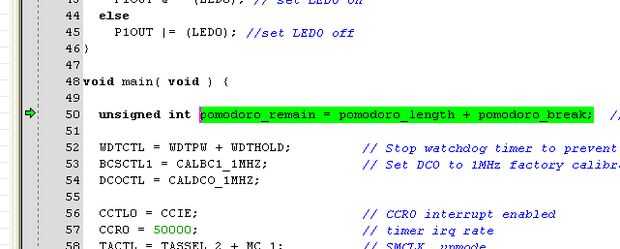

¡ UF... bien. ¿La flecha verde está en la primera línea principal ahora (línea 50, ver imagen 3)? Genial, ahora nos podríamos solo paso (es decir, "Paso en" (

)) hasta el setLEDs función, pero esto podría tomar mucho tiempo. En su lugar, porque tenemos un punto de interrupción, acaba de salir "ir « ().

Casi inmediatamente, la flecha verde se desplaza a la línea de 22. Para tener una mejor idea acerca de lo que está haciendo esta función, seleccione "Ver"→"locales" en el menú. (imagen 4) En la ventana que surge, la variable local "valor" se muestra con... err... su valor, "0x1e". Clic derecho sobre la variable en la ventana locales le permite cambiar la notación de la base del valor. Cambiarlo a decimal y aviso ahora que la función de hecho pasan el número correcto (30).

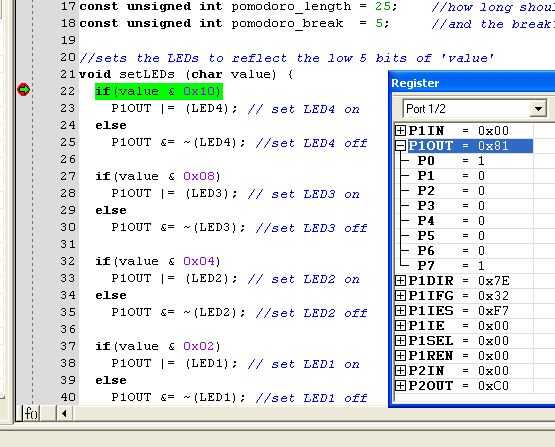

Puesto que esta función sólo se ocupa de una sola variable y sabemos que es correcto, vamos a cerrar la ventana de "locales". Ahora seleccione "Ver" → "registrarse" del menú. En la ventana "registro", cambiar el cuadro de lista desplegable para mostrar "puerto 1/2". Expanda el árbol de "P1OUT". (imagen 5)

P.0 y pág. 7 pueden tener valores aleatorios pero P.1, P.6 deben ser todos cero. Pulsa "Paso en" (

) un par de veces. Como que solo paso a través del código, podemos ver los registros de cambio. Incluso no necesitas mirar la hoja de datos para saber que el registro P1OUT es el estado de los pines digitales en el microcontrolador ya que los LEDs deben estar reflejando lo que se ve en la ventana de "Registro". Valores de rojo en la ventana "registro" significan que la última instrucción ejecutada cambiado ese valor en particular. Esto se aplica a las variables en la ventana de "Gente" así.

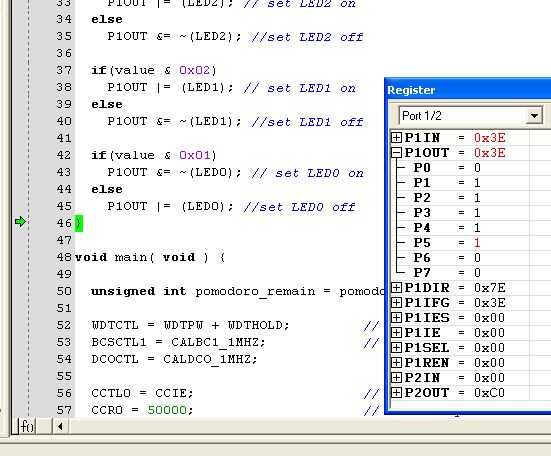

Tenga en cuenta que el valor sólo se ilumina en rojo si el registro cambia, así que después de ejecutar la línea 45, el registro es de color rojo y está mostrando un 1 en lugar del esperado 0. Hemos encontrado nuestro error! Parece invertir los operadores binarios. (imagen 6)
