Paso 2: Conexión electrónica:-

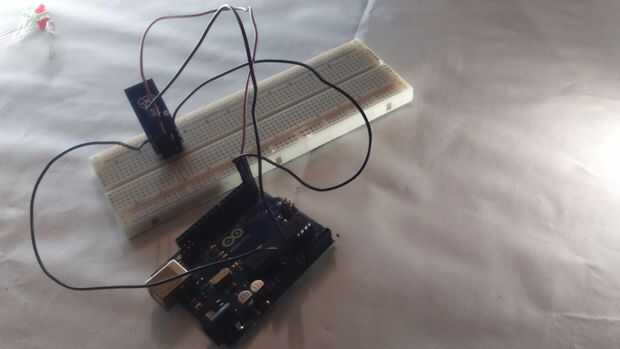

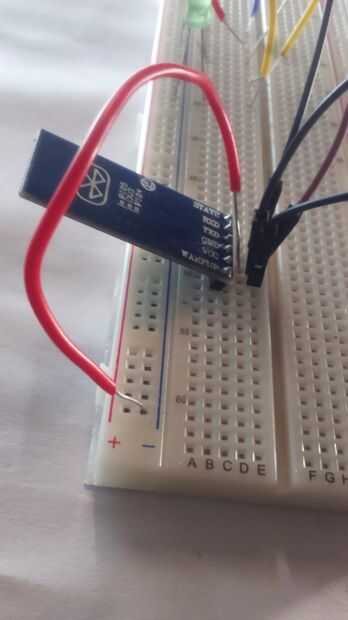

Tenemos que conectar el módulo Bluetooth para Arduino uno:

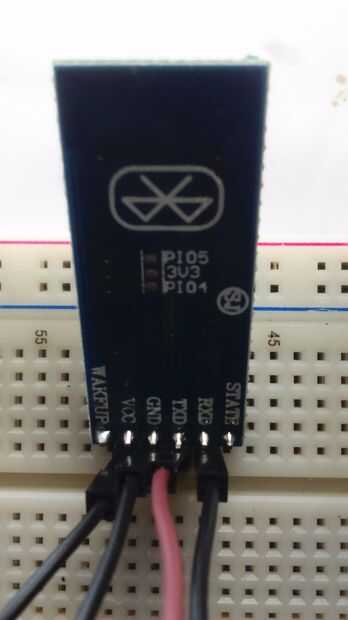

- Pin de VCC de 5V de Arduino
- Conector de tierra con conector de tierra de Arduino
- RX al pin Tx del Arduino (D0)
- TX al pin Rx de Arduino(D1)

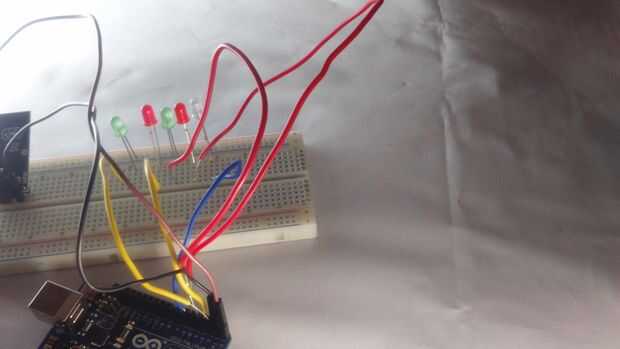

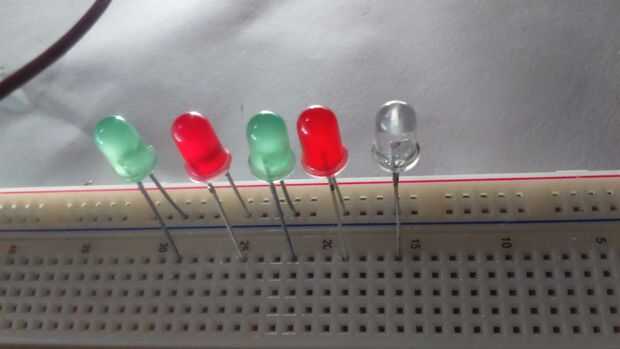

Ahora es el momento para conectar los LEDs. El cátodo del LED de la curva de tal manera que cátodos de todos los LED debe ser colocado en la misma fila (como en el cuadro 3). Ahora Conecte el Annode de todos llevó a los pines digitales al azar (he conectado a D3, D4, D5, D6, D7, D8)
Ver por lo simple la construcción era, ¿no? Ahora permite empezar a programar el Arduino.
