Introducción a la ESP8266 ESP-12 (3 / 8 paso)

Paso 3: Haga las conexiones

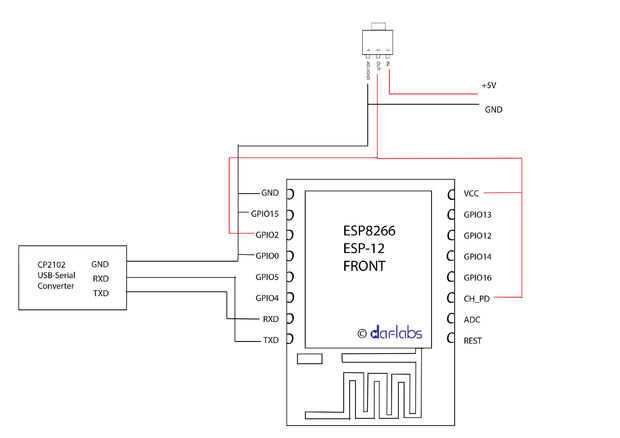

Necesita conectar unos pines GPIO en ESP-12 a 3, 3V o tierra, para ajustar en el modo correcto para comunicarse con él. Aquí están las conexiones que necesitará realizar:

VCC---> 3, 3V de alimentación (Vout de LM1117)

Tierra---> tierra de alimentación

CH_PD---> alto (3.3V)

GPIO2---> alto (3.3V)

GPIO15---> bajo (GND)

GPIO0---> alto o flotante en el modo (3.3V) [* Si quieres flash firmware completamente diferente y debe conectar a tierra]
