Paso 4: Conecte el CP2102

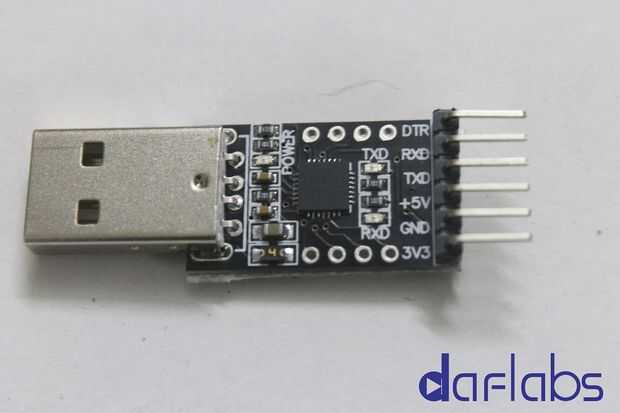

Ahora necesita conectar su CP2102 USB de la computadora.
El CP2102 es un convertidor de USB a serial que nos permite comunicar con el ESP-12 por UART.
El CP2102 será detectado como un dispositivo serie. Si usted ha usado un dispositivo serie antes, idealmente no necesita los drivers. En caso de que necesite los controladores, usted puede encontrar aquí: controlador de CP2102 Serial VCP (Virtual puerto de comunicaciones)
Las conexiones entre el CP2102 y ESP-12 son rectas.
CP2102 <> – ESP-12
Tx Rx <> –
Rx de TX <> –
GND GND <> –
Nota: no conecte la línea de 3V3 desde el CP2102 ESP-12. ESP-12 consume mucha corriente, y el puerto USB no es capaz de proporcionar, tiene riesgo de soplar con el puerto USB si se conectan a los dos.
Como alternativa, también puede conectar un Arduino Uno de Rx y Tx lines con el CP2102, pero usted tendrá que tener un arreglo de resistencia del divisor de tensión a las líneas de 5V UART de la ONU a los 3.3V necesarios por ESP-12, de lo contrario corre el riesgo de dañar el ESP-12.
