Paso 3: LabVIEW VI
Abrir LabVIEW y crear un nuevo VI. Abra la paleta de funciones y vaya a MakerHub -> LINX y dejar caer abierto de LINX y LINX VIs estrecha en el diagrama de bloques. Ya que estamos leyendo una señal analógica, te necesita para también ir a LINX -> periféricos -> analógico -> Read.
Ahora que tenemos esos bloques en el diagrama de bloques, queremos conectar todo y crear un tiempo bucle por lo que podemos leer nuestra señal analógica hasta que haga clic en un botón de stop en el panel frontal. Primero, abra la paleta de funciones y estructuras -> mientras bucle. Crear un cuadro alrededor de nuestro bloque de lectura analógica. Haga clic derecho sobre el pequeño STOP en la parte inferior derecha de nuestro tiempo de bucle y crear un control. Esto nos permitirá detener el tiempo bucle desde el panel frontal por lo que nuestro código puede acabar cuando hemos terminado con él.

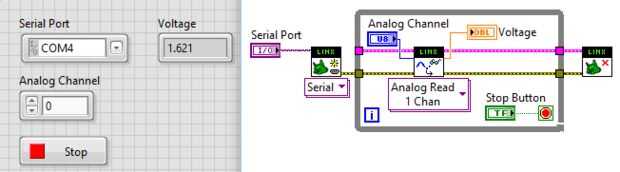

A continuación, crear un control en el bloque abierto de LINX para nuestro puerto serie y crear un control para el canal analógico en el bloque de lectura analógico. Conecte los cables recursos y error de la VI abierta de LINX a la VI de lectura analógica. Ahora Conecte los cables recursos y error de la analógica lectura VI al bloque de cierre de LINX. Ahora crear un indicador en el bloque de lectura analógico para la tensión de clic derecho sobre la tensión en el bloque terminal y haciendo clic en "crear indicador". Cuando termines, frontal panel y el bloque diagrama debería parecerse a lo que yo he en la foto superior.
En el panel frontal, seleccione el puerto com en el Serial Port control menú desplegable. Asegúrese de que el control del canal análogo se establece en 0, ya que es el canal de a que nuestra tensión de limpiaparabrisas está conectado. Haga clic en ejecutar y debería ver el voltaje de su lectura en el indicador en el panel frontal.
