Paso 4: Alambre del interruptor de inclinación y el LED
Si no estás seguro de lo que es la modulación de la onda de pulso, consulta este artículo de Wikipedia para una descripción general de lo que es y también lee sobre este aprender módulo de Digilent que va sobre cómo usar PWM para controlar el brillo de un LED.
Ahora te cable interruptor de inclinación y LED. En primer lugar, te queremos conectar un canal de la modulación de la onda de pulso (PWM) de chipKIT WF32 a del interruptor de inclinación conectando el canal 3 a nuestro interruptor de inclinación. Canal 3 es uno de los canales de PWM dedicados el chipKIT WF32. Todos los canales de PWM en el chipKIT WF32 están subrayados en la pantalla de seda. Una manera más confiable para encontrar los canales PWM es leer el manual de referencia de la board.
A continuación, conecte el otro cable del interruptor de inclinación al ánodo del LED. Luego conecte el cátodo del LED a tierra. Nos vamos a conectar la línea PWM porque pueden usar PWM para controlar el brillo del LED. Mayor deber ciclos dan como resultado un LED más brillante.
Cuando el interruptor de inclinación se sienta completamente, permite actual a pasar pero del interruptor de inclinación es de lado o boca abajo, se detendrá cuando la corriente alcance el LED.

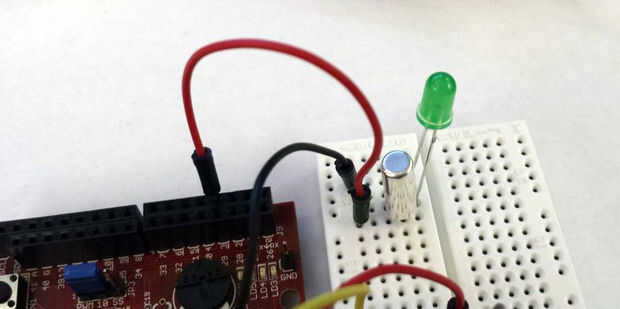

Compruebe la imagen de arriba para asegurarse de que usted tiene la configuración correcta.
Ahora que tenemos nuestro cableado hecho, podemos escribir nuestra VI de LabVIEW para controlar el brillo de los LED mediante el potenciómetro.
