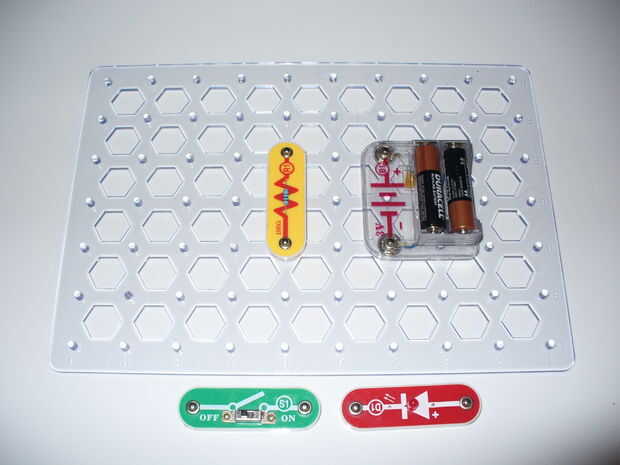

Piezas necesarias:
1 rejilla base (11 "x 7,7") # 6SC BG
1 batería titular (AA 2) # 6SC B1
1 resistencia de 100 ohm # 6SC R1
1 Deslice el interruptor S1 # 6SC
1 rojo LED D1 # 6SC
Para una introducción a los diodos, por favor vea mi Instructable:
El diodo emisor de luz funciona igual que un diodo, pero también se enciende cuando suficiente corriente está fluyendo a través de él en la dirección de avance (sesgado hacia adelante). LEDs se utilizan en aparatos electrónicos para indicar que el dispositivo está encendido, pero puede servir muchos propósitos prácticos.

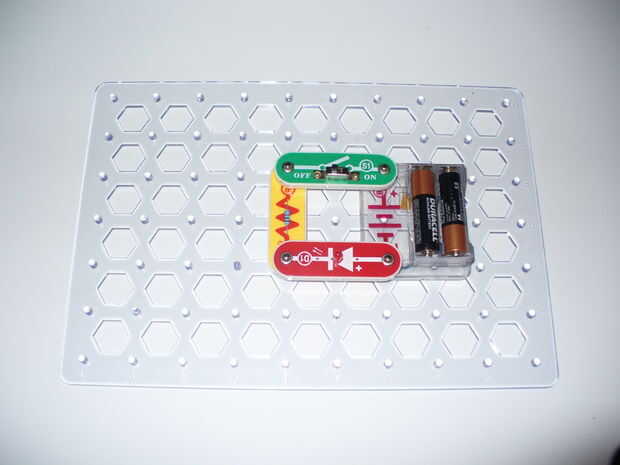

Construir el circuito que se muestra en los cuadros 2 y 3. Cuando se enciende el circuito... no pasa nada. Cuando un circuito está conectado a la batería puede pensar de él como electrones fluyendo desde el lado positivo de la batería (marcado con un signo "+") a tierra (marcado con un "-" signo). Por lo tanto, cuando se enciende el circuito, ¿por qué no la luz LED enciende para arriba? Porque el LED se invierte y bloqueando el flujo de electricidad.

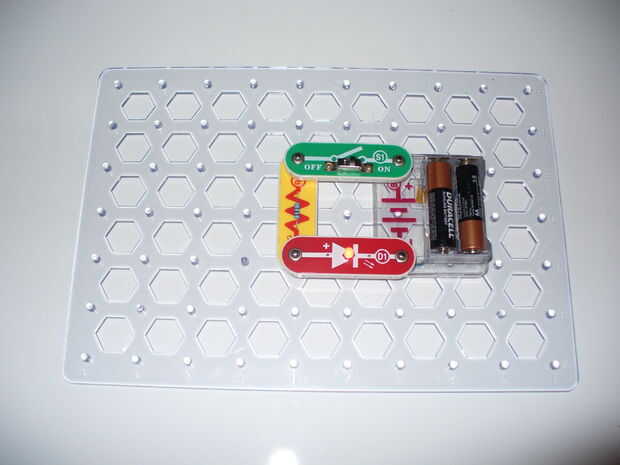

Apague el circuito y la vuelta el LED como se demuestra en el cuadro 4. Ahora puede encender el circuito y con el LED en la dirección de avance parcial, ilumina.

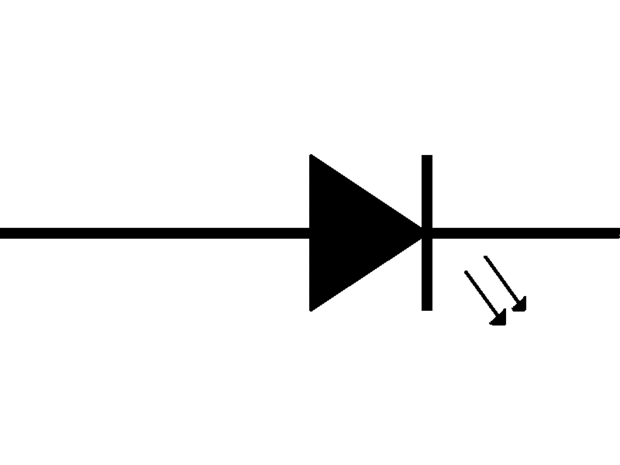

Cuadro 5 es el símbolo electrónico el LED para que usted sea capaz de reconocer en un esquema electrónico.
