Paso 5: Cableado - franja análoga de 12 voltios
Que requiere 12V, estas tiras necesitan más de lo que la Intel Edison pines salida, que es 1.8V.
Esto puede ser tratado mediante el uso de una alta potencia NPN o MOSFET del canal N, como un IRF510 usado aquí. Este MOSFET es clasificado para 5,6 amperios que es suficiente para alimentar unos 9 metros con 30 LEDs por metro. El MOSFET actúa como un interruptor que se abre a todo el flujo de tensión más alta a la franja. Para más detalles sobre cómo un MOSFET trabaja revisa el tutorial de bildr. Permite que las señales de control en los pines PWM en el Edison y pues a encender o se desvanecen cuando el Edison de que.

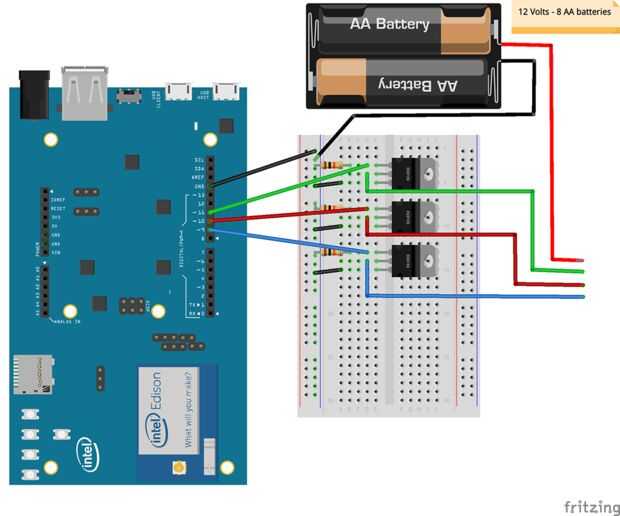

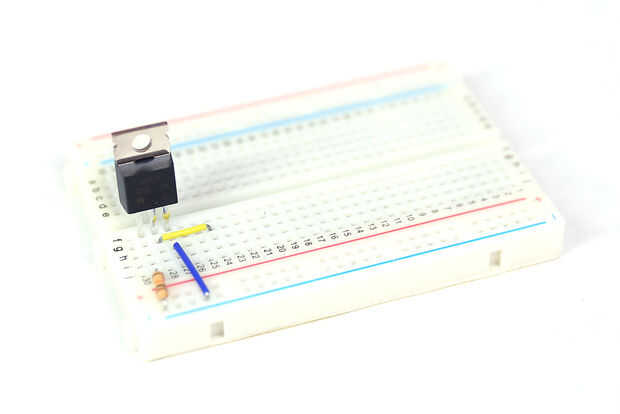

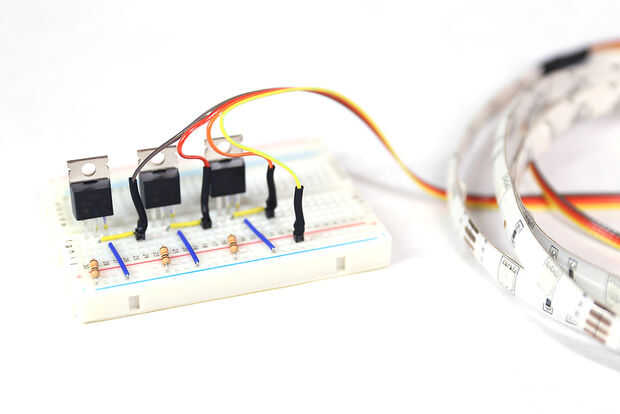

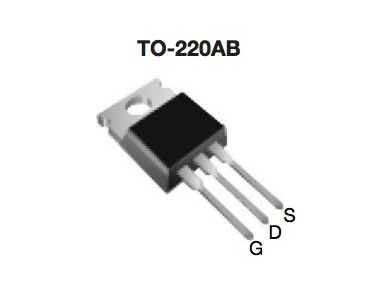

Vamos a construir el circuito básico necesario para el control con un microcontrolador. Se utilizará una tira RGB que necesita un MOSFET para cada canal de color, haciendo tres total. Para mono tiras solo MOSFET en necesario, tan solo quitar dos. Se necesita una fuente de energía externa, 8 AAs funcionan bien. Si utiliza otro tipo de transistor de salida la hoja de datos para el diagrama de pines. Findchips.com es una gran fuente para buscar componentes y hojas de datos.
Lista de materiales
(3) MOSFET IRF510
(1) fuente de alimentación 12V
(1) metro de tira LED RGB o Mono LED tira
(1) Edison con mini o Arduino breakout Junta
(1) placa
(algunos) Cables de puente
