Paso 7: Añadir entradas
Ahora que sabes cómo conectar las tiras con el microcontrolador, vamos a añadir algunas entradas!
En orden a conseguir las entradas analógicas utilizando el Edison, el Arduino shield necesita ser utilizada puesto que apoya ADC (análogo a la conversión digital). La Junta de arranque mini necesita hardware externo para soporte analógico en los pernos.
A continuación se presentan el material de las listas de código de demostración basado en lo que tira te desean trabajar. Siéntase libre de enlazar dos o las tres tiras!

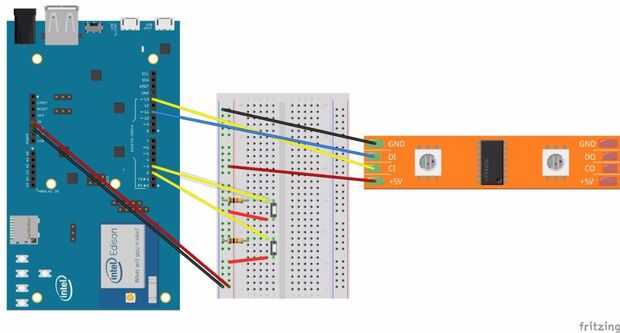

LPD8806 Digital - botón 1 para un color persiguiendo a efecto, pulsar el botón 2 para llenar la franja con 3 colores diferentes. Utilizar los materiales necesarios para conectar este tira 5V plus:
(2) interruptores
(2) 10K resistencias de Ohm

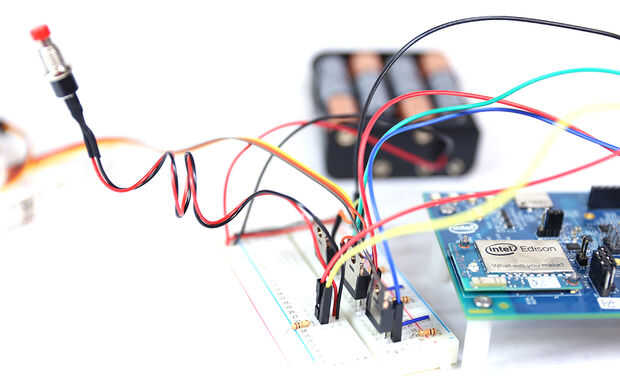

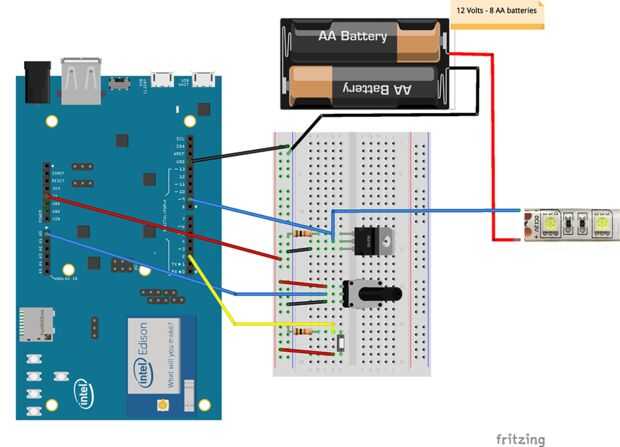

Analog Mono - se desvanecen y con un empuje de un botón. Utilizar los materiales necesarios para enganchar una tira 12V plus:
(1) interruptor
(1) 10K resistencias de ohm

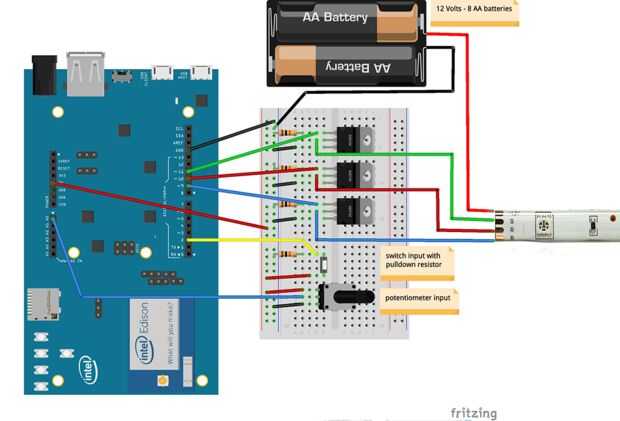

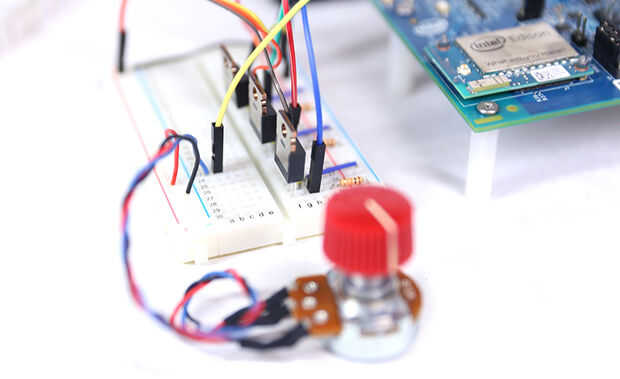

RGB analógica - uso 3 potenciómetros para controlar el brillo de cada canal de color. Esto hace que un mezclador de colores simple, permitiéndole controlar qué color la tira es sintonizar los canales.
(1) tira del RGB analógica metro
(3) MOSFETs
(3) 10K resistencias de Ohm
(3) potenciómetro
(1) portapila AA 8
(8) baterías AA
Si ambas tiras 12V mono y analógico puede tanto ser alimentados de una fuente de.
