Paso 1: ¿Qué es un transformador?
Los transformadores están por todas partes, aunque ellos están bien escondidos. Es probable que, si usted tiene cualquier dispositivo electrónico o máquina que se conecta a una pared, entonces es probable que tiene un transformador dentro para convertir el alto voltaje de 120 ó 240 VAC en voltajes de CA más modestos que luego son rectificados a dispositivos de alimentación DC. Transformadores forman la mayor parte del volumen y la masa de "tomacorrientes" que más moderna electrónica de potencia. ¿Por qué son tan pesados? ¿Qué? ¿Cómo lo hacen?!
Diseño

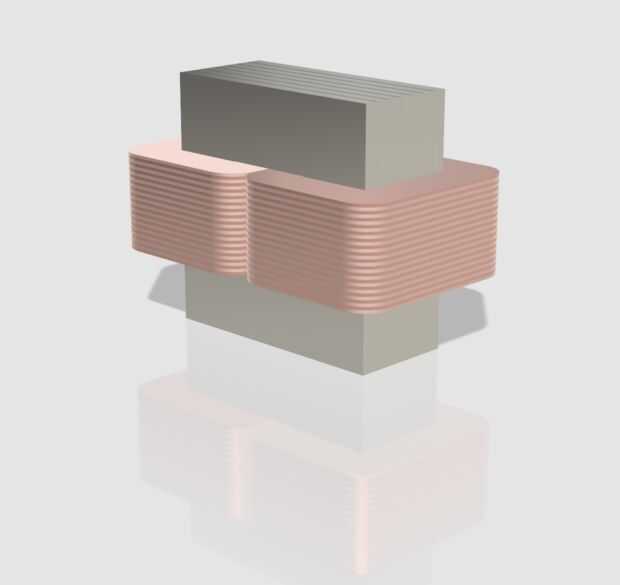

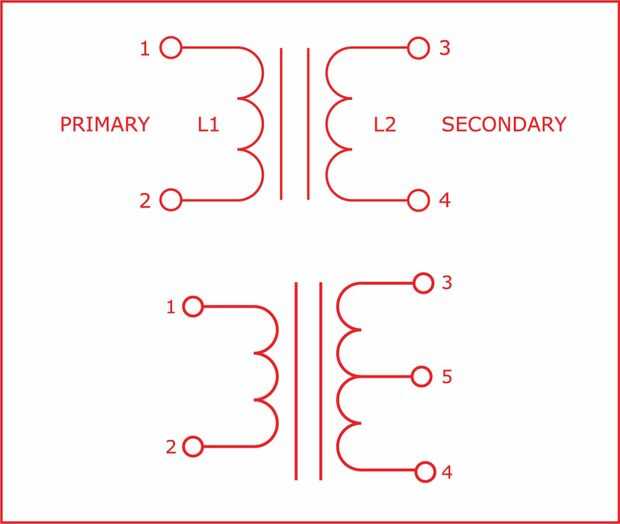

Un transformador "típico" tiene tres partes principales: el núcleo, la bobina primaria y bobina secundaria. Las bobinas consisten en firmemente herida cobre cables, el número de vueltas de conductores dijimos que dictan qué efecto el transformador habrá en el voltaje aplicado. Primaria y secundaria son términos relativos cuando se trata de describir un transformador. La bobina primaria es la bobina de entrada y el secundario es la bobina de salida , intercambio de los dos y simplemente puede referirse a ellos en sentido contrario. Mientras que las etiquetas no son tan importantes, hace el diseño de cada bobina. Generalmente, las dos bobinas se le hieren con una configuración radiométrica, que es una bobina por lo general tiene menos vueltas de alambre que la otra. Estas bobinas se envuelven adyacentes alrededor de un núcleo de hierro laminado generalmente (por lo tanto el peso)
Operación
Operación del transformador se basa en el cambio de campos magnéticos que inducen una corriente de una bobina a la otra. Un transformador requiere un voltaje de CA a través de su bobina primaria con el fin de inducir una corriente en la bobina secundaria. El cambiante campo magnético, flujo magnético, se lleva a través del núcleo de hierro de una bobina a otra. La entrada es AC, por lo tanto la salida es AC así. La relación de las bobinas determina si el transformador será aumentar (aumento) o dólar (disminución) la tensión en el secundario. Una cuenta baja de vuelta en el primario y una cuenta alta de vuelta en el secundario dará lugar a una tensión más alta en toda la secundaria. Puede utilizar la ecuación: Vs = Vp * (Ns/Np) el voltaje en el secundario es igual a la tensión en el primario multiplicado por el número de vueltas en el secundario dividido por el número de vueltas en el primario. Por ejemplo, si usted funcionó de 120 VCA a través de la bobina primaria con 200 vueltas y la bobina secundaria 500 vueltas de alambre, entonces idealmente debes:
Vs = 120 * (500 / 200)
Vs = 120 * 2. 5
Vs = 300
Además, aunque los transformadores son bidireccionales, es importante utilizar siempre la operación recomendada del fabricante, como parte del transformador puede no ser clasificado para ciertas corrientes.
