Paso 4: Hacer una fuente de alimentación de Nixie

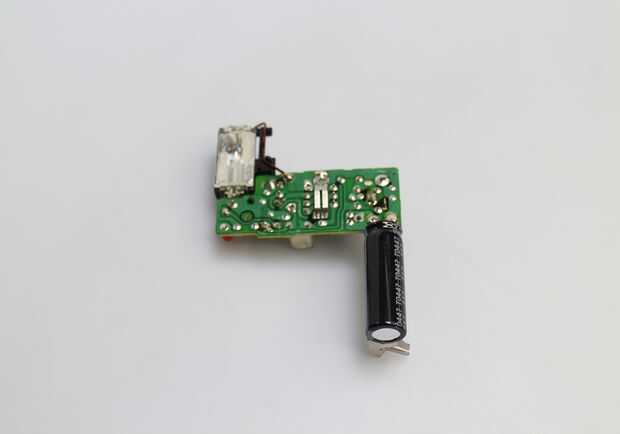

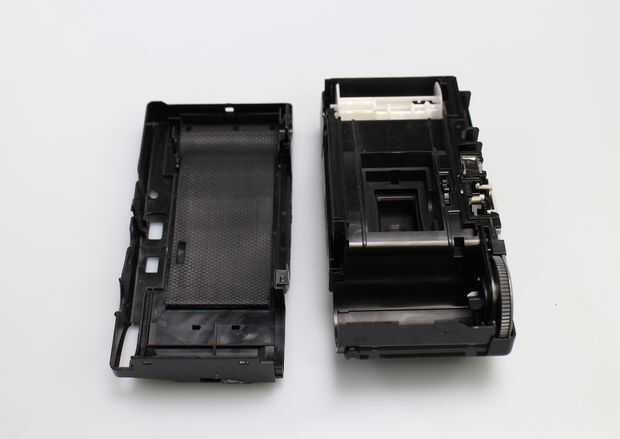

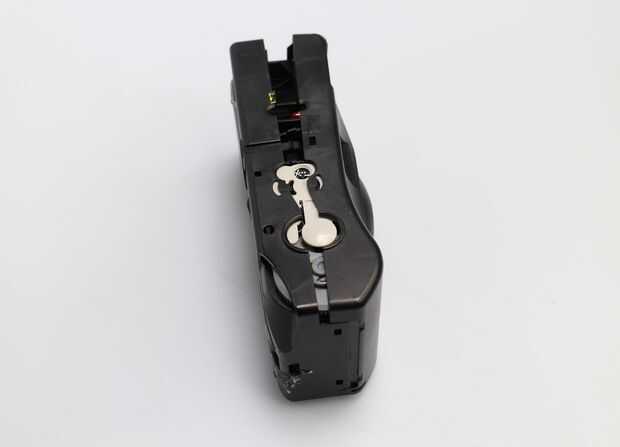

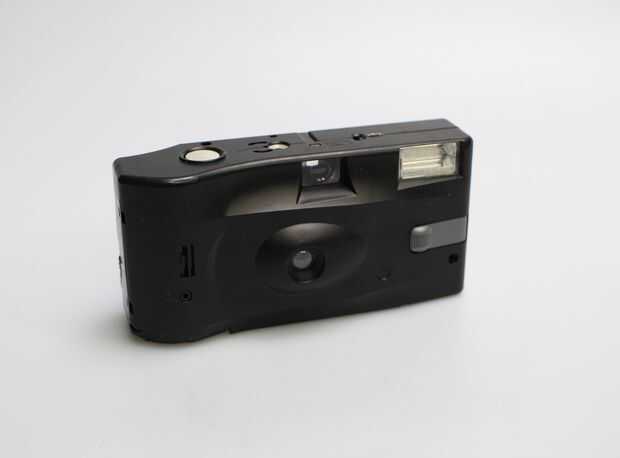

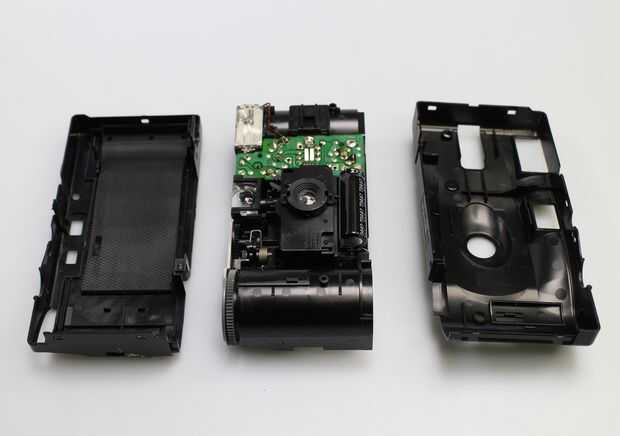

Mayoría de las cámaras desechable simplemente encajar juntos. Usando su uña o un destornillador pequeño para desalojar cuidadosamente aparte las lengüetas a lo largo de la costura de la cáscara de la cámara. Estas son generalmente rápido débil. Una vez que has quitado la parte de atrás, pop la portada para revelar el circuito de flash. Extraiga la batería y el PCB debe caer justo cuando usted voltee. Comprobar con un polímetro en los dos pasadores del condensador a ver si hay cualquier carga latente, pero no ser cuidado a corto los pines como chispas si el condensador se ha cargado recientemente.
Teoría de operación

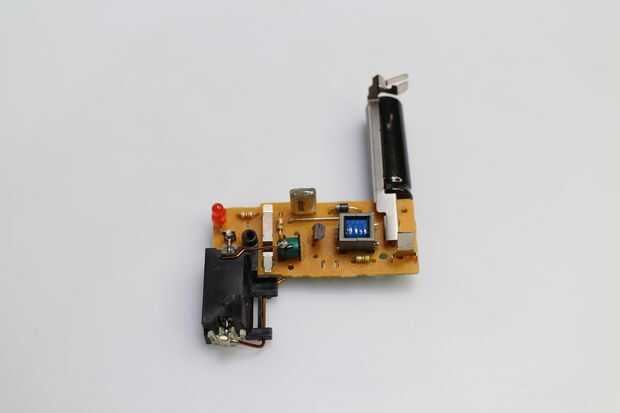

El circuito de flash de cámara tiene algunas piezas claves. La primera mitad del circuito consiste en un circuito oscilante rápidamente a través del transformador más grande que carga el condensador cuando el interruptor está en. Esto rápidamente se construye hasta acerca de 300V en el condensador. Cuando se cierra el interruptor de gatillo, este cargo pasa por un transformador secundario que aumenta aún más la tensión que luego es lo suficientemente alta como para activar el tubo de flash. Estamos ignorando la segunda mitad del circuito que descarga el flash, por lo que puede desea quitar completamente (el circuito todavía funcionará bien). Sólo nos interesa la fuente de 300V más modesta desde el condensador. (Vea este video si quieres saber exactamente lo que está sucediendo en el circuito)
* Nota: Este no es un medio terriblemente eficaz de generación de alto voltaje y hay muchos circuitos eficientes dedican a generar las tensiones ideales para tubos de Nixie, pero esto es una opción de bajo costo y demostrar las propiedades de un transformador. Esto definitivamente cae en la categoría de "prolijo experimento" y no debe ser utilizado para proyectos a largo plazo.
