Paso 5: Cableado del martillo: componentes de la base
Uno de los elementos principales del diseño de Mk2.5 es la cavidad creada al unir que los dos lados del martillo base. Esta cavidad se mantenga las baterías, conmutador, potenciómetro, interruptor, resistencia y tres de nueve LEDs del martillo la inclinación.

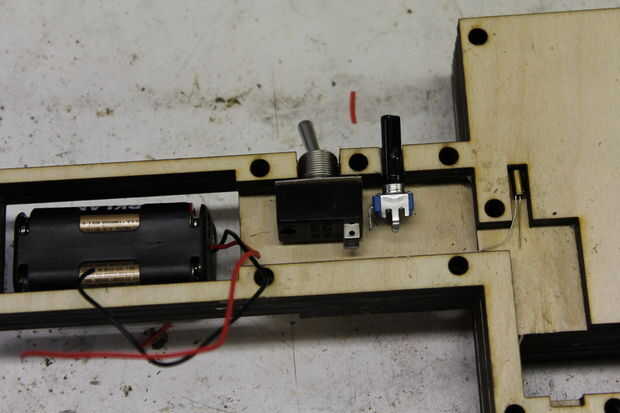

Para empezar, coloque la batería, interruptor conmutador, potenciómetro e inclinación en el compartimiento apropiado del núcleo izquierdo (ver imagen 1).
A continuación, suelde el cable rojo (vivo) de la batería a los terminales izquierdo del interruptor de cambio.
Cortar una longitud corta de cable rojo y un extremo a la derechadiente del interruptor y la soldadura el otro extremo a la clavija derecha del potenciómetro de la soldadura.
[ Nota: mis disculpas por las fotos de la falta. Al determinar dónde soldar uso imagen 1 como su guía. La pata izquierda del interruptor de cambio es el más cercano al cuerpo y la pata derecha es el más alejado del cuerpo. Asimismo, para el potenciómetro de la pata derecha es el más alejado del cuerpo y la izquierda es el más cercano. ]
Medir una longitud de cable de alambre fino del interruptor de inclinación a la medio terminales del potenciómetro. Tira de las puntas del alambre y la soldadura. Tenga cuidado de no conectar las clavijas el potenciómetro al soldar.

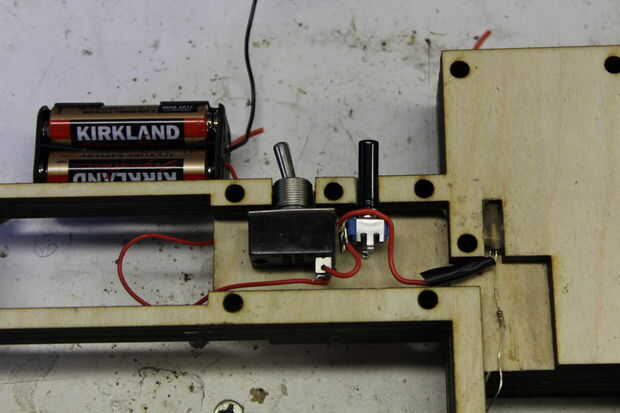

Recorte el cable en un extremo de la resistencia y la soldadura para el grueso del alambre del interruptor de inclinación. Fije el interruptor de inclinación con el adhesivo caliente y aislar los cables expuestos con cinta aislante (ver imagen 2).
Por último, una longitud corta de cable rojo hasta el final sin recortar de la resistencia de la soldadura. Trate de pelar el extremo del alambre por lo que se dispone de una buena longitud de cable expuesto para soldar futura (ver imagen 3).
