Paso 6: Cableado del martillo: ¡ Hágase la luz
En lugar de cableado individual de cada LED en el circuito, el diseño requiere tres series de tres LEDs cableados juntos en paralelo.
[ Nota: cuando trabajo con LEDs es importante recordar que cada LED tiene un lado positivo y negativo. Con el LED brillante estupendo de Sparkfun la manera más fácil de decir qué lado es positivo y que es negativo es mirar los componentes dentro de la bombilla de plástico del LED. El lado negativo tendrá un componente más dentro de la bombilla y (generalmente) un cable más corto que conduce hacia fuera (ver imagen 1). ]

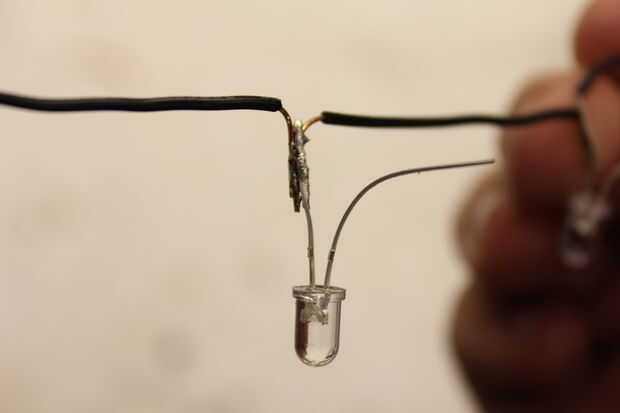

El leeds de LED positivo y negativo de la curva en direcciones opuestas (creando una forma de "T" o "Y") y una longitud corta de cable negro al extremo negativo de un LED de la soldadura.
Con la ayuda de una soldadura de "ayudando a las manos" (o un asistente muy confiado) Junta otra longitud corta de color negro con alambre la primera longitud de alambre y un segundo LED (Recuerde soldar al cable negativo ).

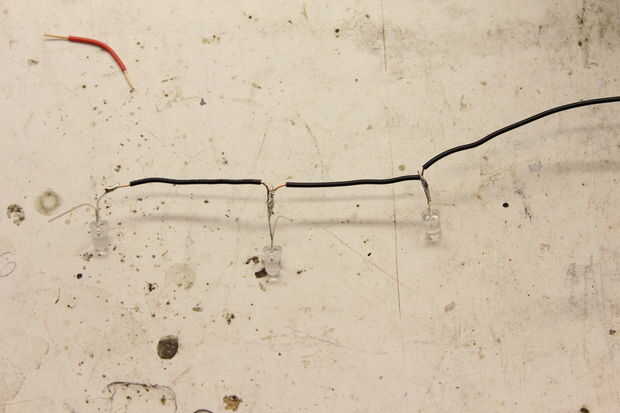

Esta segunda longitud de cable negro con el tercer LED junto con una longitud de cable negro de la soldadura (ver imagen 2).

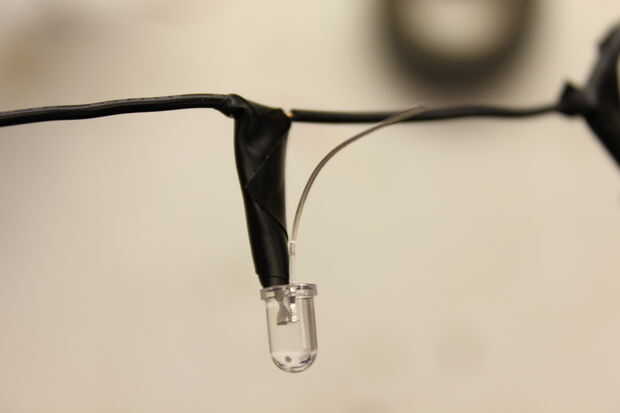

Envolver las conexiones soldadas en cinta aislante. Asegúrese de ir todo el camino hasta la base de la bombilla (ver imagen 3).

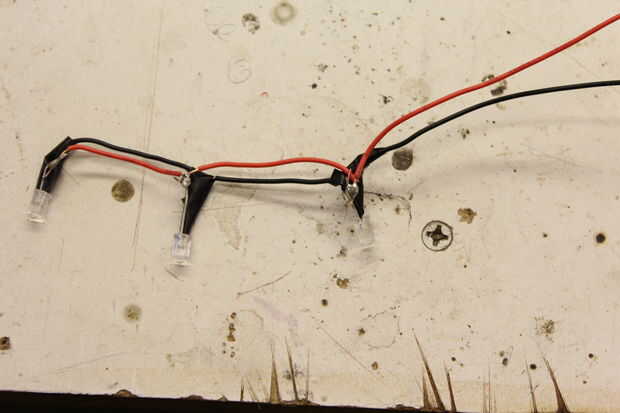

Utilizar tres trozos de cable rojo (dos cortos y uno largo) y las instrucciones anteriores para conectar el lado positivo de los LEDs (ver imagen 4).
Repita este proceso dos veces para que tengas tres conjuntos de LEDs con mucho rojos y negros "colas".
