Introducción a microcontroladores PIC (1 / 1 paso)

Paso 1: Lo que usted necesita para el proyecto

Nota: parece que si tienes windows XP, no hay ningún software de programador PIC gratis que puede descargar el código para el PIC a través del puerto serie. Este meens tienes que comprar o hacer un circuito de programador USB más caro. Si tienes DOS en windows 95, lo siguiente funcionará.

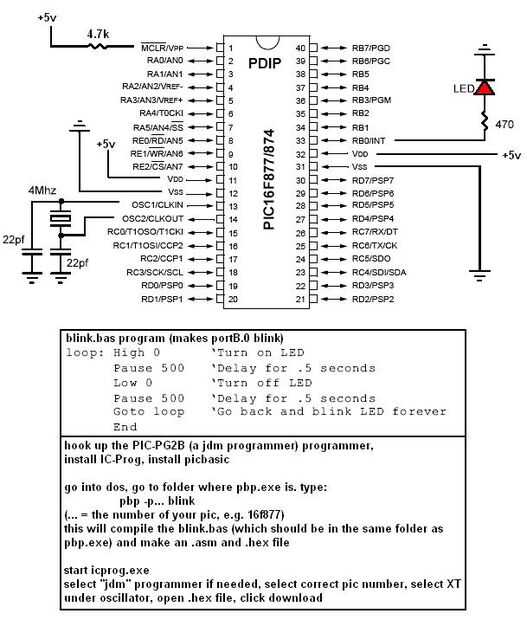

Ver la lista de cosas que necesitas a continuación. Luego mira la foto que hice a continuación. Lo tiene todo en lo que necesita para empezar a trabajar con micros Pic. Puedes ver cómo hacer un sencillo circuito con el PIC y un LED, se puede ver código de un programa simple y puedes ver las instrucciones sobre cómo colocar el código en el PIC. Una vez que el código se descarga en tu foto, poner el PIC en el circuito de LED, darle poder y ver el centelleo del LED, whee!

#################################################################
PARA ser capaz de para leer el diagrama, haga clic en la 'i' en la parte superior izquierda esquina de la imagen, haga clic en 'más grande' (en la izquierda de la página), luego haga clic en la imagen.
Además, descarga el PIC16F877StarterProject.zip que contiene un cuadro más detallado.
#################################################################

=== El materia utilizado en este proyecto: ===
(Estoy en ninguna manera diciendo que tienes que comprar las cosas de abajo, casualidad que lo usé cuando comencé con fotos)

un PIC16F877
Se trata de un microcontrolador PIC. Es un mini ordenador.
http://www.microchip.com/Stellent/idcplg?IdcService=SS_GET_PAGE&nodeId=74

un programador JDM PIC-PG2B
Esto es un tablero de circuito que interfaces de ordenador a tu PIC por lo que se puede programar (compré uno de ebay por unos $15).
http://www.Olimex.com/dev/PIC-pg2b.html

PICBasic
Este es el compilador utilizado en este demo (similar al lenguaje Basic) programar el PIC.
http://www.picbasic.co.uk/
También puede utilizar el compilador PICClite - gratuito - (similar al lenguaje C).
http://www.htsoft.com/products/PICClite_comparison.php
También puede usar un compilador libre de lenguaje ensamblador (lenguaje ensamblador es molesto).

IC-Prog
Este programa le permite descargar su código para el PIC.
http://www.IC-PROG.com/

Adaptador USB a serie
Si estás usando Windows XP probablemente tendrás problemas con los puertos serie (lo hice). Un convertidor de USB a serial (tengo el 'Aten adaptador USB a serie') puede ayudar.

un LED

uno de 4mhz oscilador de chrystal

dos condensadores de 22pf

resistencia de una de 4.7 k

una resistencia de 470 ohm

una fuente de alimentación de 5v

###########################
Aquí está un gran PIC introducción libro
###########################
