Introducción a VMUSIC2 (2 / 5 paso)

Paso 2: Programar el firmware

ordené mi módulo de VMUSIC2 directamente de FTDI. La fuente más grande de mi frustración fue que descubrí que mi módulo no tenía ningún firmware instalado. Por supuesto, pensé que era un problema con mi conexión, así que me fui en una persecución del ganso salvaje intentando averiguar lo que estaba haciendo mal! Y no me di cuenta de que podía actualizar el firmware desde el USB, así que terminé haciéndolo de la manera dura. Este instructivo debe de repuesto usted.

Además, el firmware por defecto no está configurado para ser amistoso con hyperterminal. Así, modificar y actualizar el firmware.

En primer lugar, visite el sitio web de Vinculum y descargar el último archivo de Reflash(FTD) . También obtener la VPROG volver a flash Utility (no utilizado en este instructable, pero será útil si tiene problemas) y el Firmware Personalizador de la sección de aplicaciones y utilidades más abajo en la página.

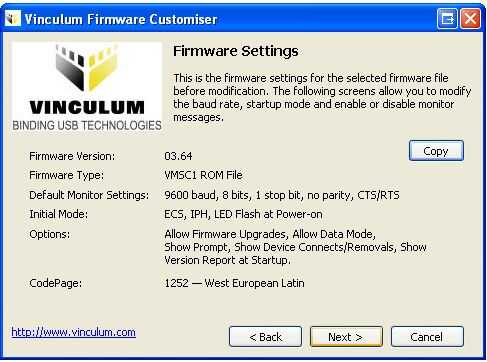

Poner en marcha el personalizador de Firmware y cargar el archivo Reflash(FTD) que descargaste. Verá un resumen de las opciones programadas en el firmware. Haga clic en siguiente para empezar a editar el firmware.

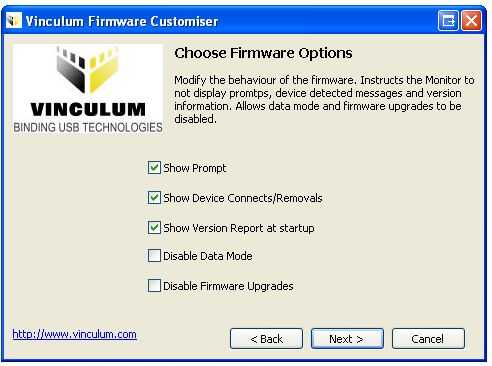

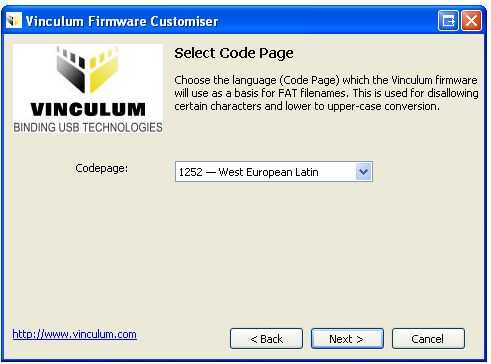

(He incluido imágenes de las secciones que he cambiado)

Este es un resumen de las opciones que elegí:

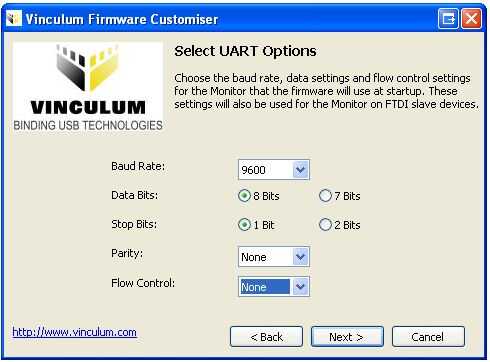

UART: 9600 baudios, 8 bits, sin paridad, 1 bit de parada y ningún control de flujo (este es importante)

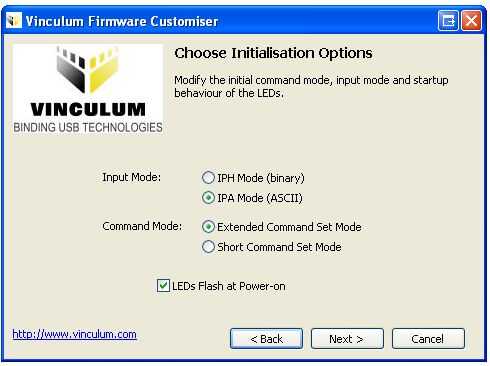

Modo de IPA y conjunto de comandos extendidos

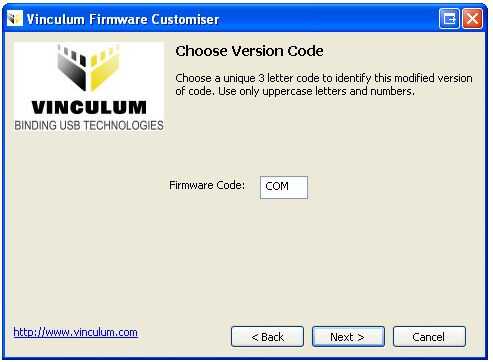

Ahora, simplemente haga clic en siguiente a través del resto de las opciones. Se le pedirá para un identificador único de 3 caracteres para tu firmware personalizado. Creé dos firmwares diferentes y utiliza estos identificadores; COM para hyperterminal amigable (éste) y MCU para la versión amigable del microcontrolador. Estamos solo preocupados con la versión hyperterminal para este instructable.

Ahora, guarde su nueva imagen en algún lugar y asígnele el nombre FTRFB.FTD. Puede que necesite cambiar el tipo de archivo en el menú desplegable para guardar un archivo FTD. Un archivo ROM no funcionará para este instructable como no puede ser flasheado desde el USB.

Ahora, copia el FTRFB. Archivo FTD que acaba de crear en la carpeta raíz de la unidad de flash que usted va a utilizar.

Alternativamente, usted puede nombrar el archivo original algo que nos ayudará a identificarlo más tarde y luego a cambiarle el nombre a FTRFB. FTD después de copiarlo en el pendrive. DEBE tener este nombre de archivo o el gestor de arranque no reconoce y reprogramar a sí mismo.
