Circuitos de Snap es un juguete educativo que enseña electrónica con componentes electrónicos de encaje a presión-junto sin soldadura. Cada componente tiene el símbolo esquemático y una etiqueta impresa en su caja de plástico que es color cifrado para la identificación fácil. Que encajen con broches de ropa ordinaria. Los componentes también encajen en una 10 X 7 base rejillas en material plástico similar a una placa sin soldadura. Hay varios kits de ajustar los circuitos que van desde algunos circuitos simples para el kit más grande que incluye 750 proyectos de electrónica.
Todos los kits incluyen manuales impresos en color con fácil seguir esquemas para montar los proyectos. Las ilustraciones para cada proyecto se parecen casi exactamente los componentes como se ven en la rejilla de la base cuando termine. Porque el símbolo electrónico está impreso en cada componente electrónico, una vez terminado el proyecto, se verá casi exactamente como un esquema electrónico.
Para ver un ejemplo de un manual de circuitos de presión y revisar el circuito que esta foto instructable es basado en ir a http://www.elenco.com/admin_data/pdffiles/SC100-RevG.pdf y desplácese hasta el proyecto #1.
Me gusta usar circuitos Snap para demostrar circuitos electrónicos ya que es fácil para usted para entender lo que está sucediendo en un circuito como aprender haciendo, es decir, aprende sobre electrónica realmente construyendo los circuitos.
Piezas necesarias:
1 batería titular (AA 2) # 6SC B1

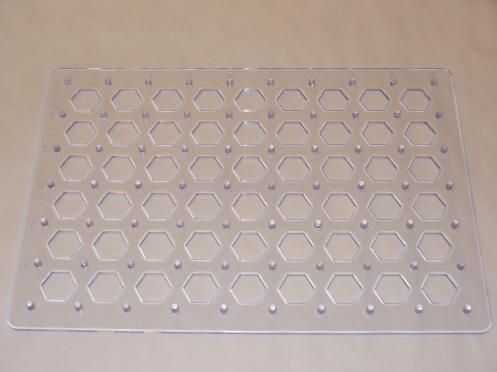

1 rejilla base (11 "x 7,7") # 6SC BG
1 2.5V lámpara toma (con bulbo) # 6SC L1
1 Deslice el interruptor S1 # 6SC
1 conductor con 3 broches de presión # 6SC 03
4 conductor con 2 broches de presión # 6SC 02
Las piezas se pueden pedir desde: http://cs-sales.net/sncirepa.html
Corriente directa

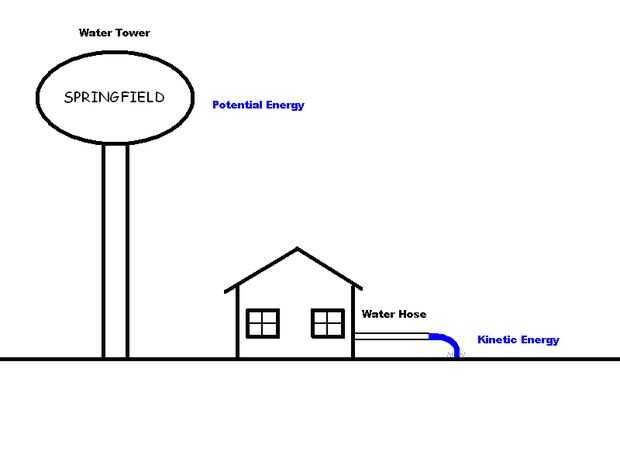

En un circuito de DC (corriente directa) donde la electricidad sólo puede fluir en una dirección, podemos pensar en una batería como un tanque de almacenamiento como la torre del agua en su barrio. Si nadie se gira en su grifo, el agua en la torre solo se sentaría allí. Para siempre. Físicos como pensar en esto como "energía potencial". Como una roca en la cima de una colina, lo se simplemente sentarse allí, para siempre, hasta que alguien lo empuja sobre la colina, un terremoto agita desde la cima de la colina o erosión socava a partir a rodar colina abajo. Cuando la roca está rodando colina abajo, físicos como pensar en esto como energía cinética. Por lo tanto, el agua simplemente se sentará en la parte superior de la torre del agua hasta que el grifo de la manguera de agua. El agua entonces fluye desde la parte superior de la torre del agua a través de la manguera de agua y luego a la tierra. Se puede entonces pensar el flujo de agua como energía cinética y esta energía cinética pueden ser utilizados para hacer trabajo útil. Véase el cuadro 2.
Cuando no hay circuito está conectado a la batería, es como un tanque de almacenamiento, o energía potencial. Cuando un circuito está conectado a la batería puede pensar de él como electrones fluyendo desde el lado positivo de la batería (marcado con un signo "+") a tierra (marcado con un "-" signo) y usted puede pensar del flujo de electrones como la energía cinética que puede utilizarse para hacer trabajo útil, como iluminar una bombilla incandescente.
El interruptor eléctrico
Cuando entras en una habitación oscura, ¿qué es lo primero que haces normalmente? Busque un interruptor. Llevar el interruptor a y hágase la luz.

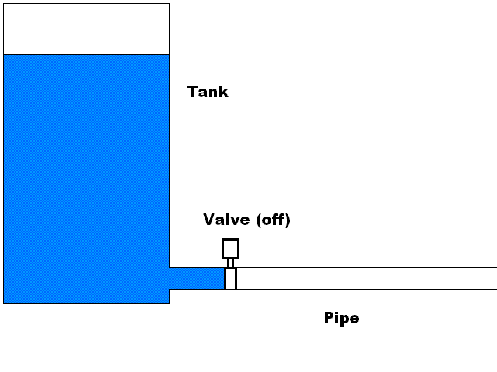

Un interruptor es probablemente el dispositivo electrónico más simple. Cuando el interruptor está apagado, el circuito está abierto y no hay electricidad puede fluir. Para utilizar la tubería de agua analogía Imaginemos un tanque de agua con un tubo conectado en la parte inferior. Para detener el agua de correr hacia fuera del tanque, podemos agregar una válvula, más comúnmente llamado un grifo. Cuando la válvula está apagado, no hay agua puede fluir a través de la tubería. Véase el cuadro 3.

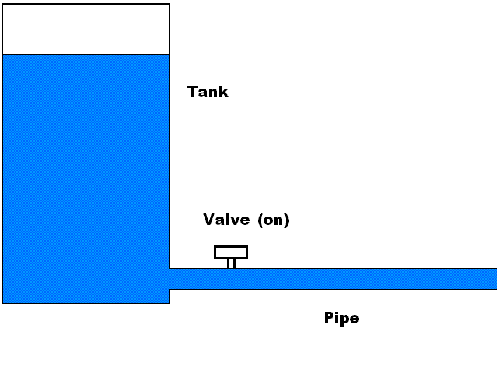

Por el contrario, cuando la válvula está en, agua drene fuera del tanque y flujo a través del tubo. Véase el cuadro 4.
El interruptor de tiro solo poste simple o "Slide Switch" como se etiqueta en circuitos de presión, es similar a un interruptor de la luz en su casa que le da la vuelta para encender. Electrones fluyen entonces desde el lado positivo de la batería (marcado con un signo "+") a tierra (marcado con un "-" signo). El interruptor permanecerá encendido hasta que se deslice el interruptor a la posición de apagado.
Construir el circuito

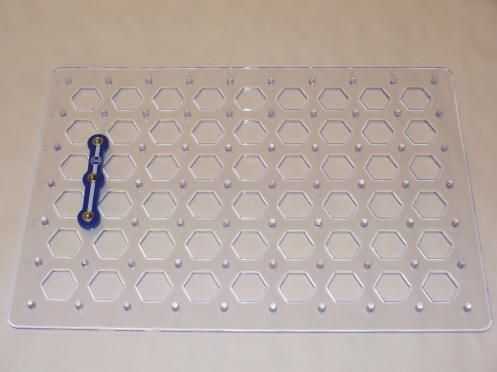

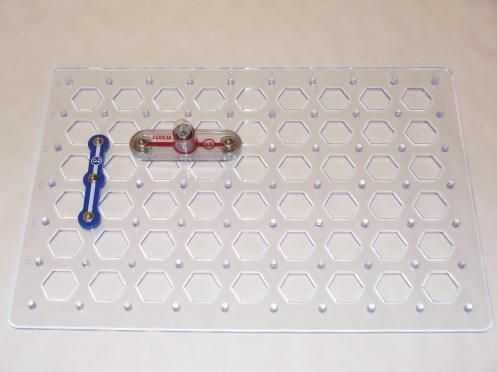

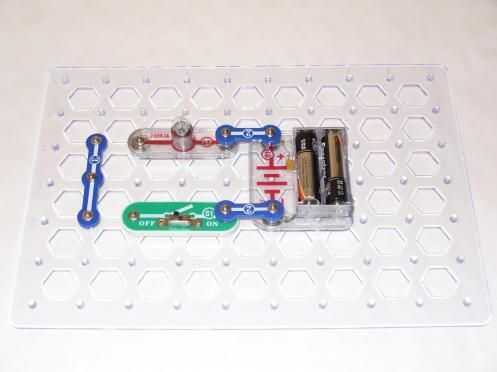

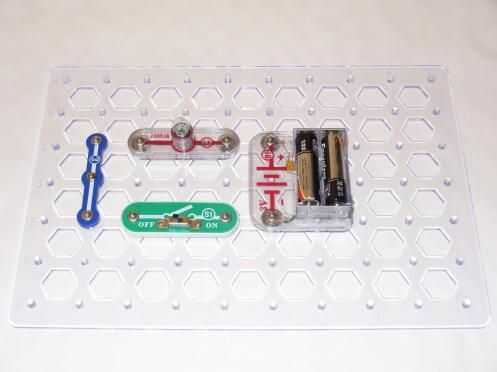

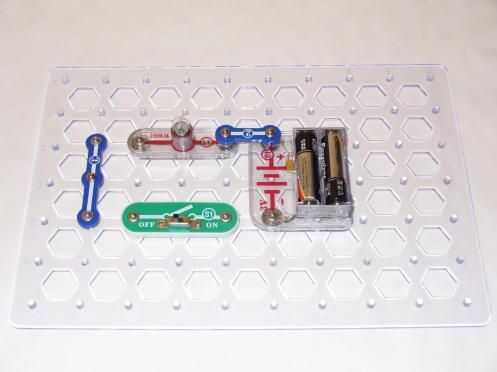

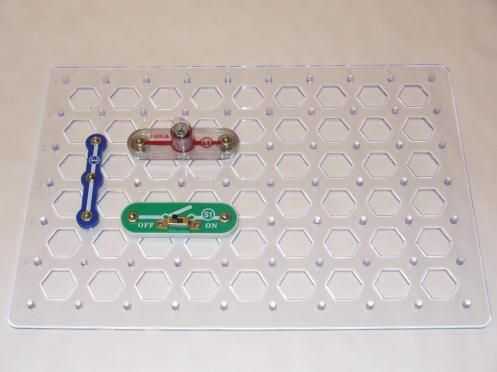

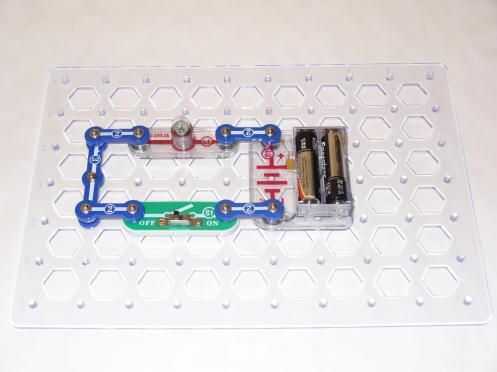

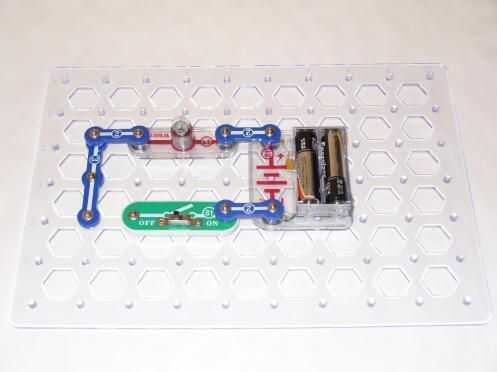

Fotos 5 a 13 muestran los pasos para construir el circuito. Una vez construido el circuito, mueva el interruptor de la posición de apagado a la posición de encendido y la lámpara se enciende.

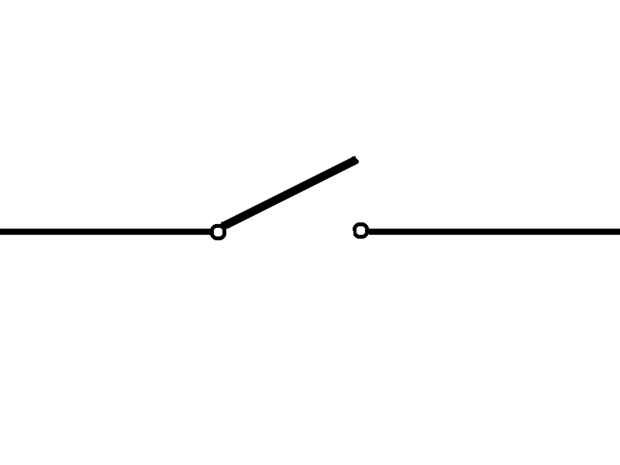

Cuadro 14 es el símbolo electrónico para el interruptor de modo que usted será capaz de reconocer en un esquema electrónico.
