Introducción al temporizador 555

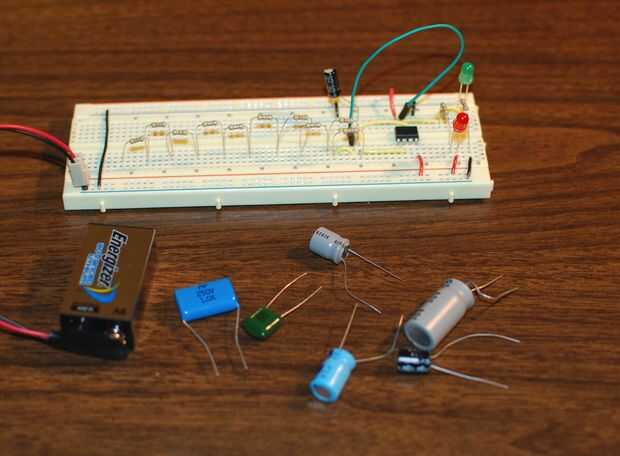

Este instructable es el primer paso en mi aprender a usar el chip 555 temporizador. Que parpadea alternativamente dos LEDs, y puede cambiar la frecuencia al cambiar la resistencia o la capacitancia. El 555 no es programable como un Arduino o un ATtiny. Tienes que cambiar los valores de los condensadores o resistencias para encontrar la frecuencia deseada. También es una útil herramienta que puede utilizar para encontrar rápidamente los valores correctos para ajustar la frecuencia de otro proyecto 555. Si desea a parpadear a un LED que funcione demasiado. Simplemente deje ya sea LED y su resistencia de 330 Ohm. Pero dos es dos veces la diversión.

Se necesita:

  • Temporizador 555 https://www.sparkfun.com/products/9273
  • 2 resistencias de 330 Ohm **
  • 10 resistencias de 4,7 K
  • LED rojo
  • LED verde
  • Cable de conexión (rojo, negro, amarillo, verde)
  • Protoboard
  • Un surtido de condensadores *
  • Https://www.sparkfun.com/products/12693 cabeceras largo masculino
  • 9V conector Snap https://www.sparkfun.com/products/91
  • Batería de 9 voltios

.

* Este kit condensador le dará suficientes condensadores para empezar. O lo que tienes. Sólo cogí un puñado de diferentes condensadores de mi papelera de piezas.

** Este kit de resistencia tiene todas las resistencias que necesitará para este proyecto y mucho más.
