Introducción al temporizador 555 (2 / 2 paso)

Paso 2: Instrucciones de uso.

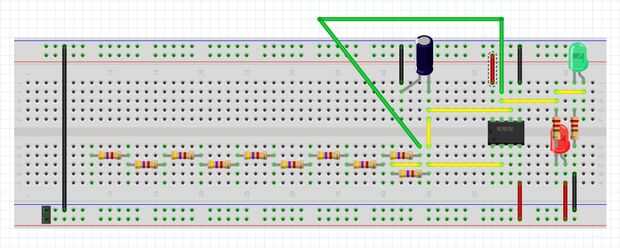

Mueva el cable verde a la resistencia que desea utilizar, la resistencia más el lento parpadeará.

Puede probar diferentes condensadores, solo ponerlos en las mismas columnas como se indica en el diagrama. Si usas un electrolítico el lado negativo (cable corto) va al cable negro.

Usted puede enchufar más de un condensador. Si haces la capacitancia agrega cuando los condensadores se conectan en paralelo.

El el más lenta más capacitancia parpadeará.

Un condensador electrolítico de 10 uF es un buen lugar para empezar. La tasa de parpadeo fue aproximadamente 1/2 segundo con la posición más baja de resistencia y unos 5 segundos en el punto más alto.

Con un condensador nF 220 y el ajuste más bajo de la resistencia que estaban parpadeando las luces tan rápido parecía ser todo el tiempo.

Con un condensador de 200 uF y la resistencia más bajo Ajuste el parpadeo tasa fue aproximadamente de 12 segundos. Cuando lo puse en la resistencia más alta era muy lento. No puedo decirte cuánto era, me aburrí de verla.

Está bien cambiar la resistencia o la capacitancia mientras el circuito está funcionando. Esto parece ser un chip poco resistente.
