Paso 4: El poderoso circuito--parte 1
Parte 1: La pantalla LCD y botones

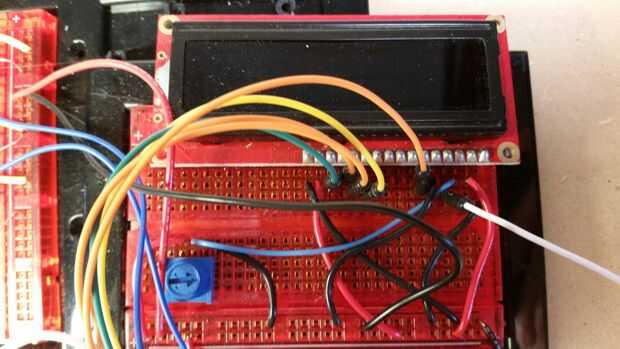

PANTALLA LCD
El circuito utilizado para el control de la pantalla era el circuito exacto presentado Kit Guide libro del Sparkfun Inventor para el control y la pantalla LCD. Esta guía puede encontrarse aquí

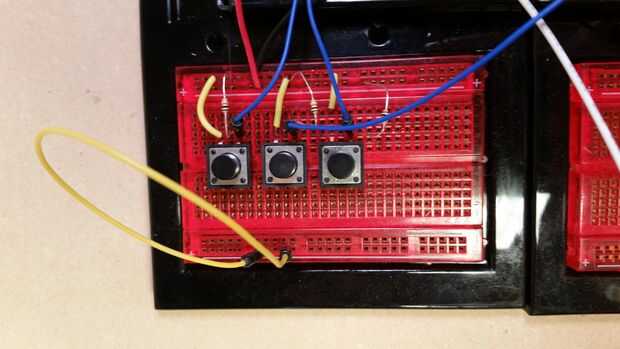

Botones
El circuito utilizado para los tres botones de entrada es también de libro de Kit Guide del Sparkfun Inventor. Este esquema se puede encontrar aquí.

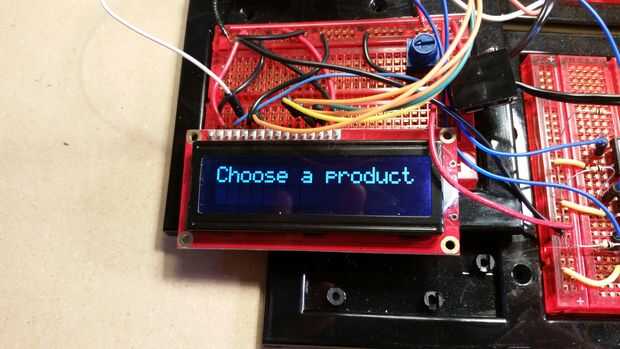

Siguiendo estos pasos en ambos de estos tutorial deberás acabar con una pantalla LCD exactamente como el de las fotos de este tutorial. Es que las instrucciones coinciden con la asignación de pines para nuestro programa. En cuanto los tres botones son la asignación de pines para el DIO son las siguientes
Botón A---> pin 7
Botón B---> pin 8
Botón C---> pin 1
Nuestras más profundas disculpas por nuestras asignaciones de pines aparentemente al azar. Tendemos a apenas tapan cosas Pasadores abiertos al prototipado. Seguir adelante y editar el código en el programa, si cambias de asignaciones de pines, a un orden más racional (digamos quieres los botones a usar 7, 8 y 9). Todo el código es open source... claramente.
.
