Paso 4: Enchufar cosas y hacer algo real - USB

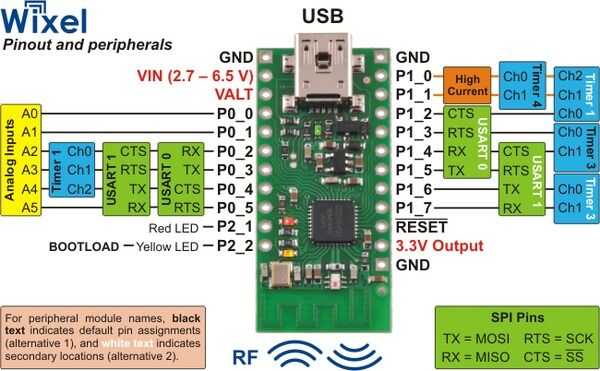

En primer lugar observar las conexiones en el primer cuadro.
Inicialmente caso omiso de las cajas de coloreadas, apenas se centran en las etiquetas de pin junto al tablero. Los pasadores son cualquier energía relacionadas (rojas y Gnd) o I/O pins (y solitaria/RESET pin).
Energía.
Cuando conectado mediante USB el VALT (5V) y 3.3V pins de salida pueden suministrar hasta 500ma y 150ma respectivamente. Otro paso a introducir la clavija de entrada de voltaje de VIN. Si va a usar tanto 5V y 3.3V recuerda tener un terreno común, y que los pines de I/O no tollerant de 5V (te voy a mostrar cómo manejar esto más adelante).
Si desea que más detalles sobre poder ven http://www.pololu.com/docs/0J46/5.a .
ENTRADA-SALIDA.
Estos pines pueden ser salidas o entradas digitales, ahora en cuenta el cuadro amarillo, estos pines pueden ser entradas analógicas. Según una TI foro regular I/O pins están diseñados para ser capaces de fuente 4 mA mientras que P1_0 y P1_1 están diseñados para 20 mA (suficiente para conducir un LED).
Más detalles de las conexiones (y el comportamiento de LED) está en http://www.pololu.com/docs/0J46/1.a .
¿Así que podemos hacer algo real ahora?
Haz tu tablero y cableado listo...
Próximo - ¡ vamos a parpadear el otro LED! Wow - que dices, pero hay más...
