Paso 16: (Opcional) y el lado del LED
Fabricación de los conectores del lado del tablero:

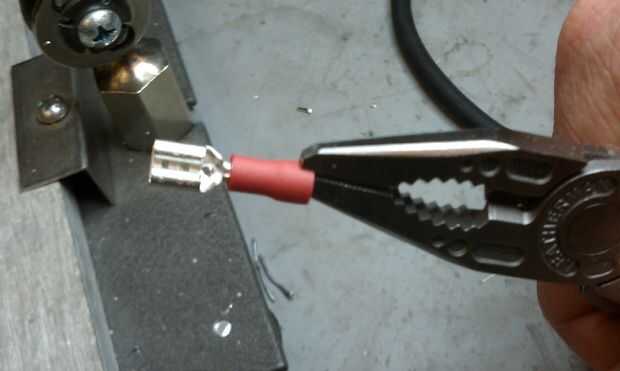

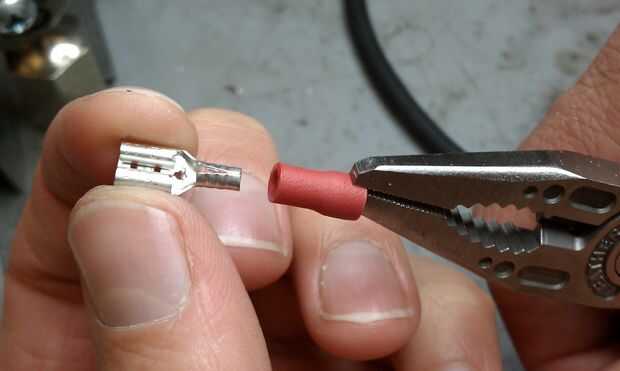

1. Retire los manguitos de plástico de cuatro pares de hombre y mujer desconecta (visto en rojo en la imagen).
2. tira 4" de cable de núcleo sólido y cortar en 4, 1" secciones.
3. Configure su estación de soldadura.
4. la plancha se está calentando, inserte 1 de los cables de núcleo sólido de 1" en una desconexión masculina.

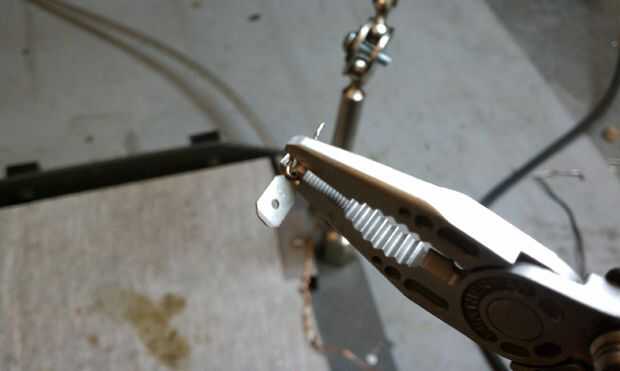

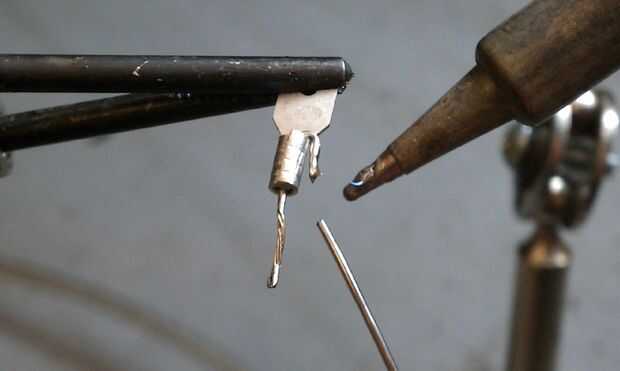

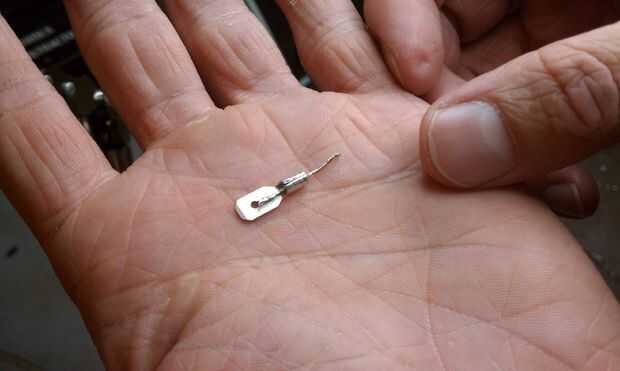

5. doblar el alambre alrededor de la desconexión y la it en el cable de la encrespadura y soldadura, como se muestra en las fotos.
6. Repita los pasos 4 y 5 en "(opcional) haciendo que el LED para conectores de placa" para la desconexión de otros hombres.

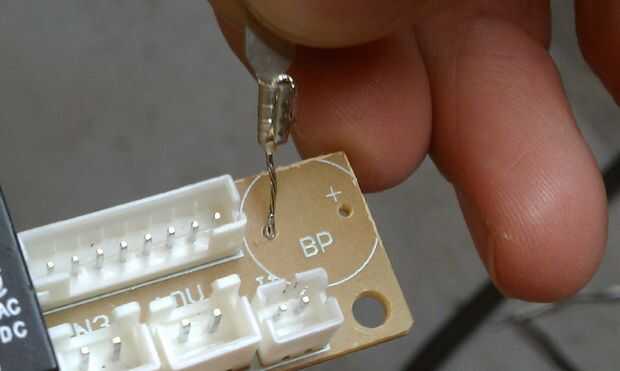

7. Inserte uno de los desconectadores en el tablero de la parte superior y doblar la pestaña contra el respaldo, asegurándose de que no lo dejó otras teclas de toque.

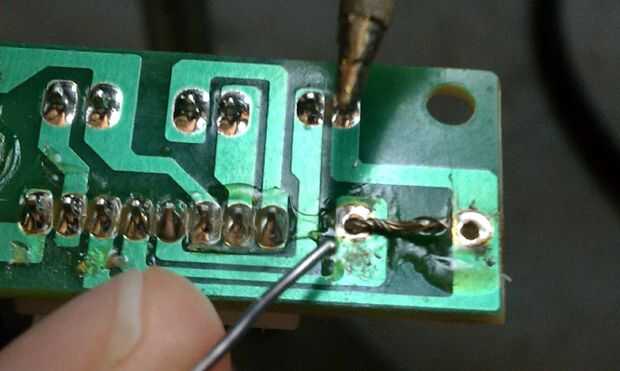

8. soldar el conector a la placa.
9. Repita los pasos 7 y 8 "(opcional) haciendo que el LED para conectores de placa" para el otro conector.
