Introducción: KitchenAid KMT422CU 4 rebanadas tostadora zumbador eliminación y modificación de LED (18 / 27 paso)

Paso 18: (Opcional) y el circuito de LED

Es necesaria una resistencia en serie con el LED para limitar la cantidad de corriente que entra en el LED.  Se utilizan un 180 ohm, resistor de 1/8 Watt.  No dude en usar el mayor valor de la resistencia para hacer el LED dimmer.  No recomendamos usar una resistencia de menos de 180 ohmios para el riesgo de daños en el circuito y el LED.

1. Tome una de las Asambleas de rojo del conector de cable en el último paso y deslice una sección de 1" de encogimiento de calor sobre él.
2. Gire el extremo del cable rojo en el cable más largo del LED y el cable de la soldadura y alambre juntos.
3. una vez que la articulación se haya enfriado, deslice al encogimiento del calor sobre él y reducir sobre la articulación.
4. Tome una de las Asambleas de cable y el conector negro en el último paso y deslice una sección de 1" de encogimiento de calor sobre él.
5. Enrosque el cable alrededor de la delantera más corta del LED y el cable de la soldadura y alambre juntos.
6. una vez que la articulación se haya enfriado, deslice al encogimiento del calor sobre él y reducir sobre la articulación.

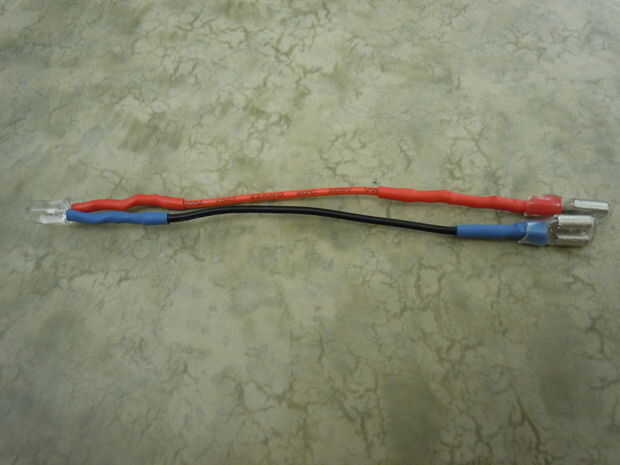

Repita este paso para la otra tabla.  La Asamblea final debería parecerse a la imagen de arriba.
