Introducción: SpurtBot ShadowRunner (11 / 20 paso)

Paso 11: Añadir el relé

Nota: Si usted utiliza un relé DPDT de favorable que el que aparece en el paso 1, deberás conectarlo según el diagrama de pines en la hoja de datos para su transmisión, refiriéndose al diagrama del circuito en la introducción.

Importante: Debe colocarse el relé con un conjunto de pines en un lado del surco central y un conjunto de pines en el otro lado. Esto evita que los contactos del relé que ponga en cortocircuito.

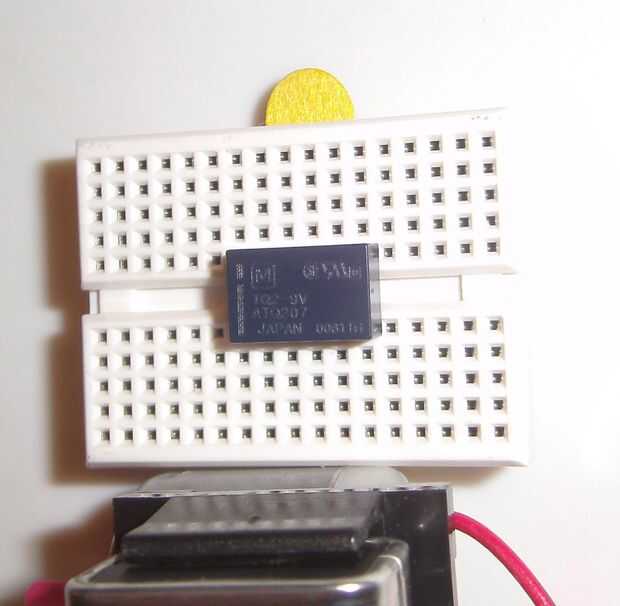

Desea que el relé colocado un pedacito justo del centro de la placa. Debería haber cinco filas libres de contactos de la placa a la derecha del relé, como se muestra en la imagen siguiente.
