Introducción: SpurtBot ShadowRunner (13 / 20 paso)

Paso 13: Conectar el + cables de voltaje

Preparar un trozo de cable rojo, alrededor de 1 1/2 pulgadas de largo. Tira de aproximadamente 1/4 pulgada de aislamiento de cada lado del alambre.

Inserte un lado del alambre en el borde de la placa más cercana al motor delantero y en línea con pin 8 del relé. Inserte el otro lado de este cable en el agujero de abajo a la derecha de la placa.

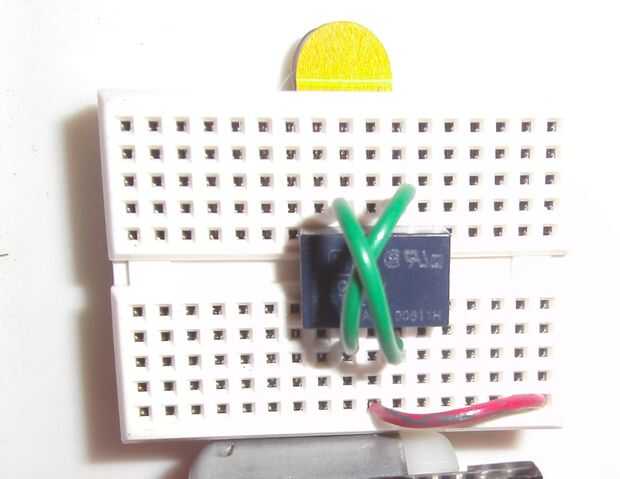

Tu placa debe parecerse ahora la primera imagen a continuación.

Preparar un segundo pedazo de cable rojo, aproximadamente 3 pulgadas de largo. Tira de aproximadamente 1/4 pulgada de aislamiento de cada lado del alambre.

Inserte un lado del alambre sobre el otro cable rojo en la parte inferior derecha de la placa. Ya que cada fila de cinco contactos en protoboard están conectados internamente, estos dos cables ahora están conectados eléctricamente. Cool, ¿EH?

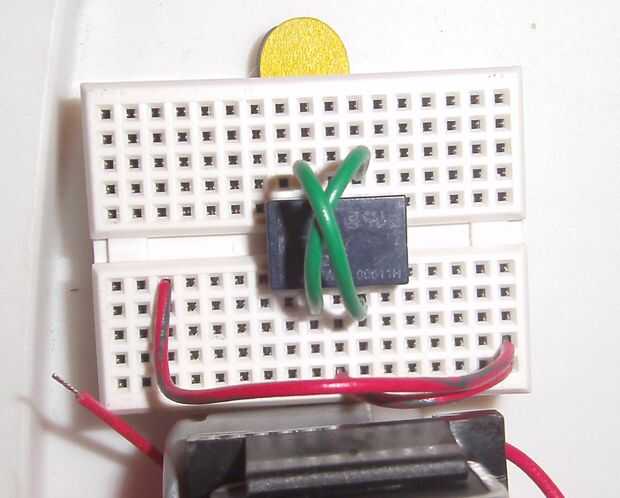

Ahora, inserte el otro lado del alambre justo debajo de la ranura central de la protoboard, dejando dos agujeros vacíos a la izquierda, como se muestra en la segunda imagen de abajo.
