Introducción: SpurtBot ShadowRunner (14 / 20 paso)

Paso 14: Conecte los - cables de voltaje

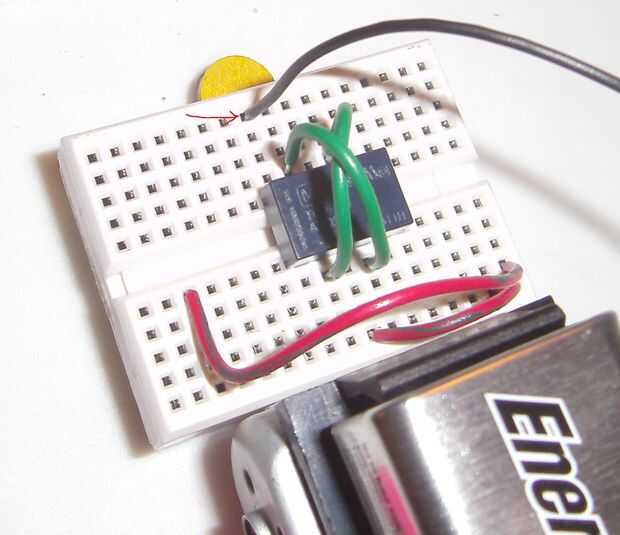

Comience conectando el cable negro del soporte de la batería. Colocar este cable a lo largo del borde superior de la placa, en línea con el pin 1 del relé, como se muestra en la primera imagen a continuación.

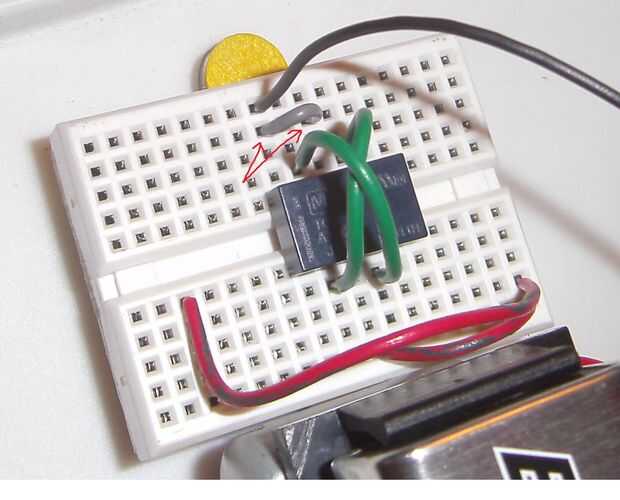

Preparar un cable negro o gris cerca de 1 pulgada de largo y 1/4 pulgada de aislamiento de cada lado de la tira. Inserte un lado de esta en-línea de alambre con la conexión a tierra de la batería. Inserte el otro lado de estos espacios de hilo dos a la derecha de la primera, dejando un agujero abierto entre ellos. Esto conecta la conexión a tierra al pin 3 del relé, como se muestra en la segunda imagen de abajo.

Ahora hemos terminado con los cables de puente. Todo lo que queda es insertar los componentes y conectar los motores. ¡Vamos!
