Paso 16: Coloque los transistores
Tome el primer transistor y difundir los pernos hacia fuera un poco. Sostiene el transistor con el lado plano hacia la parte posterior de la SpurtBot, inserte el pasador de extremo izquierdo en el borde inferior de la placa, tres agujeros del borde izquierdo de la protoboard. Esto lo conectará en línea con el cable de puente rojo ya insertado en un paso anterior. Debe haber dos agujeros vacíos a la izquierda del perno del transistor izquierdo.
La patilla central del transistor también debe insertarse en el borde inferior de la placa, dejando dos agujeros vacíos entre ella y el eje izquierdo.
El eje derecho del transistor también debe insertarse en el borde inferior de la placa, dejando un agujero vacío entre él y el pasador central.

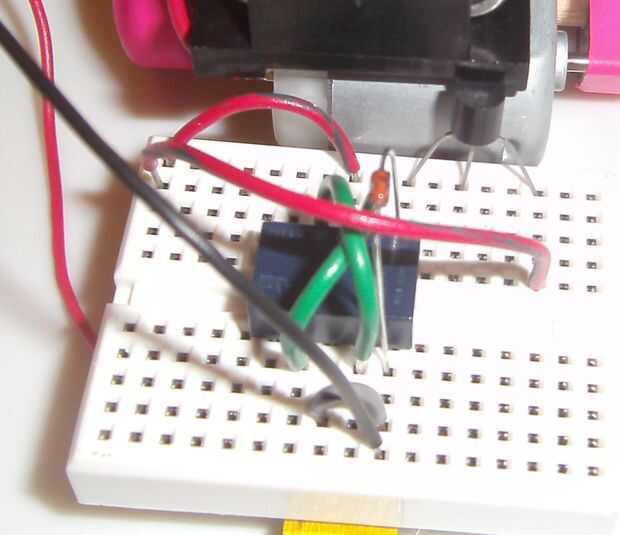

Ver la primera imagen a continuación para la comparación.
Ahora toma el segundo transistor y estirar un poco las clavijas. Este transistor se insertará también con el lado plano hacia la parte posterior de la Spurtbot, al igual que el primero de ellos.
Introduzca la izquierda la mayoría del segundo transistor justo por encima de la izquierda más pin del primer transistor, para que estén en la misma fila conectada de agujeros en la placa.
La patilla central del transistor segundo debe ser insertados dos espacios a la derecha del eje izquierdo, dejando un agujero abierto entre ellos.
El eje derecho la mayoría del segundo transistor debe insertarse en el orificio a la derecha de la patilla central del mismo transistor. Esto conecta la patilla central del transistor primero con el eje derecho la mayoría del segundo transistor.

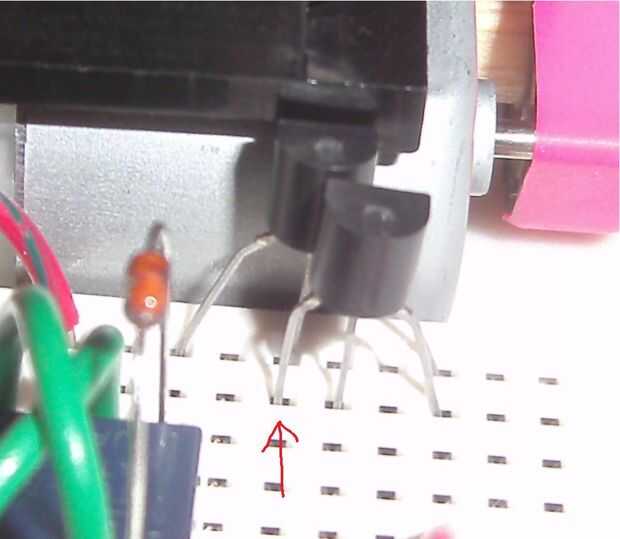

Ver la segunda foto abajo para la comparación.
Juntos, estos dos transistores para un array de Darlington.
