Paso 19: Inserte los cables del Motor
En este paso, tenga en cuenta que el motor adecuado es una en la parte posterior de la SpurtBot. Tiene su eje hacia la derecha, pero sus cables en el lado izquierdo de la SpurtBot.
También, habrá varias conexiones que mencionan los pines del relé, así que abajo está esa foto otra vez para su referencia.

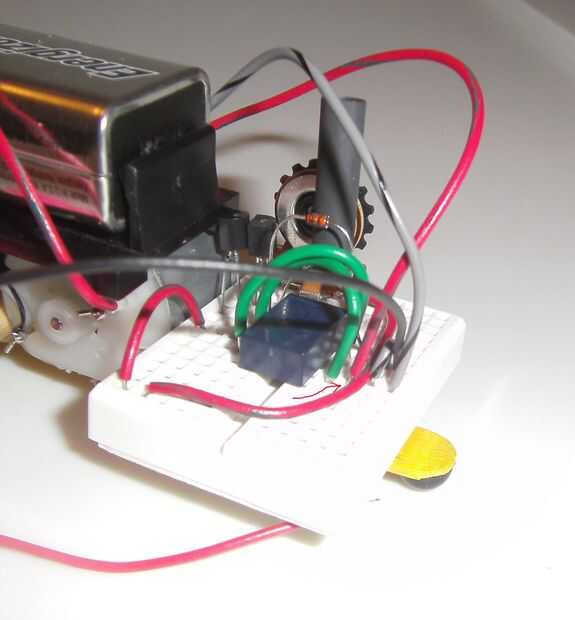

Vamos a conectar el motor derecho primero (es decir, el motor que ejecuta la rueda derecha). Tomar el '-' conexión, que debe ser un cable negro o gris e introducir en el borde superior de la placa, dos agujeros a la derecha del cable negro desde el portapila. Esto deja un agujero vacío entre ellos. Debido al alambre de puente corto que hemos insertados anteriormente, esta conexión del motor ahora está conectada eléctricamente a tierra. Ver la primera imagen abajo.

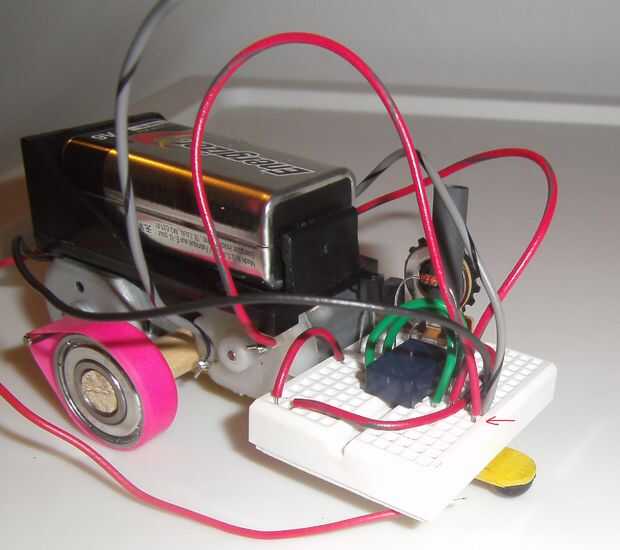

Luego, tome el '+' cable rojo del motor derecho e inserte justo encima el cable conectado al pin 4 del relais. Se refieren a la segunda imagen de abajo.

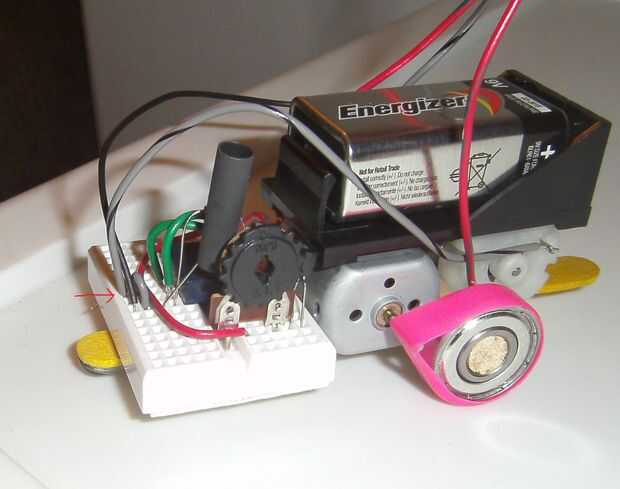

Ahora vamos a conectar el motor izquierdo. Tomar el '-' conexión, que debe ser un cable negro o gris e introducir justo debajo el cable conectado al pin 7 del relé. Ver la tercera imagen abajo.

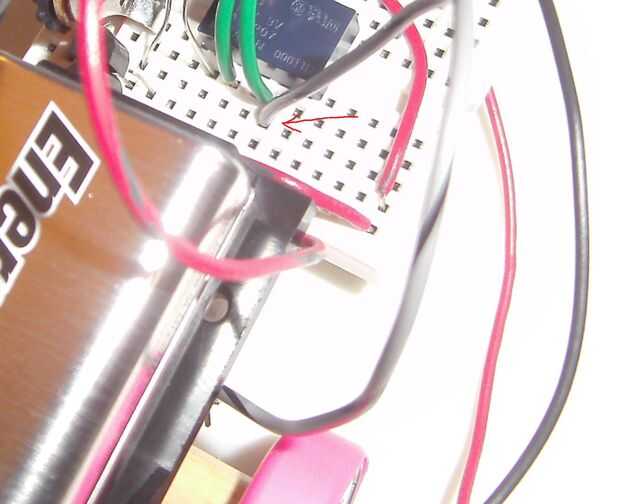

Por último, tomar la conexión del motor izquierdo, que debe ser un cable rojo y conéctelo en el borde superior de la placa, en la misma fila de agujeros que la conexión del motor derecho '+' '+'. Esto Conecte los terminales '+' de dos motores juntos y también al pin 4 del relais. Consulte el cuadro hacia adelante por debajo de
