Paso 4: Paso 1: LED
Así que salí en este paso
5mm RGB LED
Agujeros de la placa perforada 100 * 160 de Vero
Resistencias de 470 ohmios 0,5 w

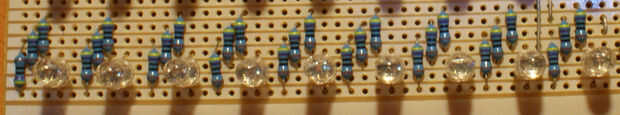

En el cuadro 1 se puede ver,
el LED que compré ha de tierra en el centro así que cuando Asegúrese de colocarlos en la placa perforada.
En la figura 2 se puede ver,
Esta es la manera eficiente de más espacio de montaje de los LEDs y las resistencias

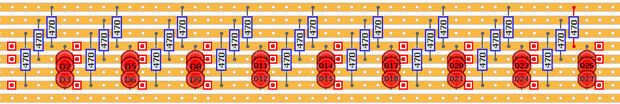

En el cuadro 3 se puede ver,
una línea completa la razón por qué usé 9 LEDs es porque me quedo sin espacio en la placa perforada.
(haga clic aquí para más grande, mejor, imagen más clara)

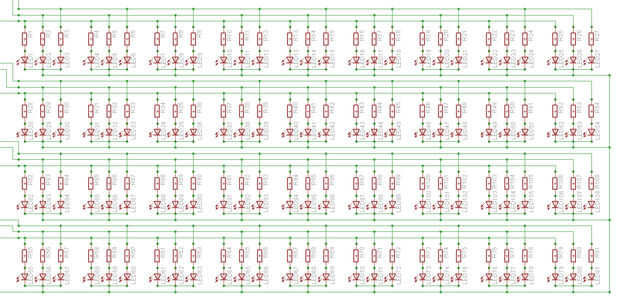

En el cuadro 4 se puede ver,
la parte completa de LED del circuito, sólo utilicé 4 líneas por espacio pero puedes hacer hasta 10 para un contador de década.
(haga clic aquí para más grande, mejor, imagen más clara)
