Paso 5: Paso 2: se desvanecen
En este paso he querido crear una forma de fadeing de cada LED.
Así que busca en línea me encontré con este circuito.
Las piezas que utilicé fueron:
Resistencias de 470 ohmios 0,5 w
Resistencias de 1K OHM
2.2uf condensadores
BC635 NPN transistores

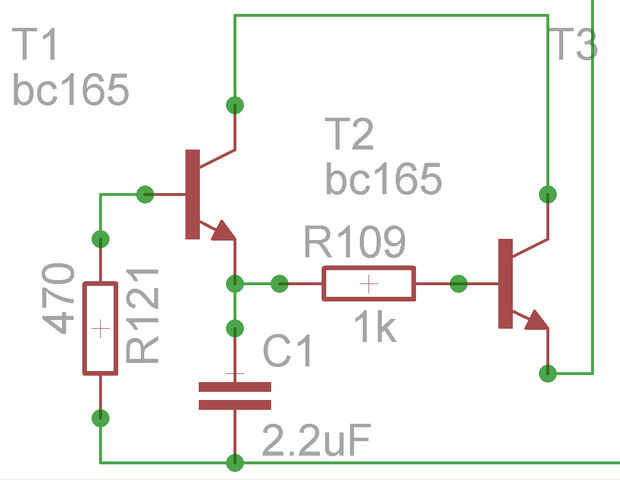

Cuando creé mi circuito se me olvidó añadir la resistencia en el gatillo (imagen 1, R121) pero agregué en más tarde en una parte diferente del circuito
el propósito de esa resistencia es reducir la sensibilidad del disparador porque sin él una pequeña tensión se encenderá el LED

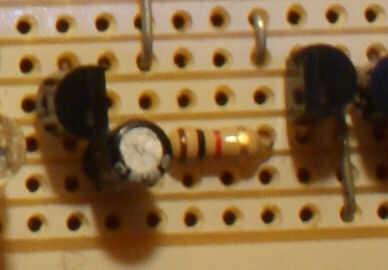

En el cuadro 2 muestra,
Cómo se crea cada circuito se descolora en una placa perforada
también es importante recordar que hay un camino cortado por debajo de R1

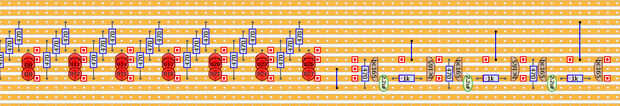

En la figura 3 muestra,
una completa línea de LEDs con un circuito se descolora atado las resistencias
(haga clic aquí para más grande, mejor, imagen más clara)

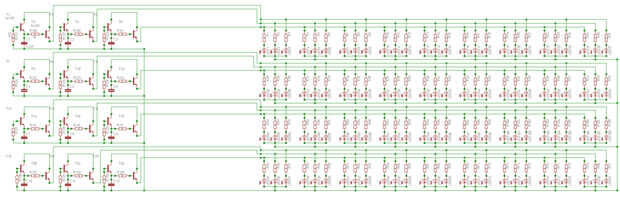

en la figura 4 muestra,
el circuito completo hasta ahora
