Paso 11: Volver a dibujar el modelo para el siguiente paso
Aquí, puede ver que he vuelto a trazar los límites de mi acción para exponer las características más complejas que me gustaría que antes de se voltea la pieza de la máquina. Esto podría se han integrado en la primera sección también.

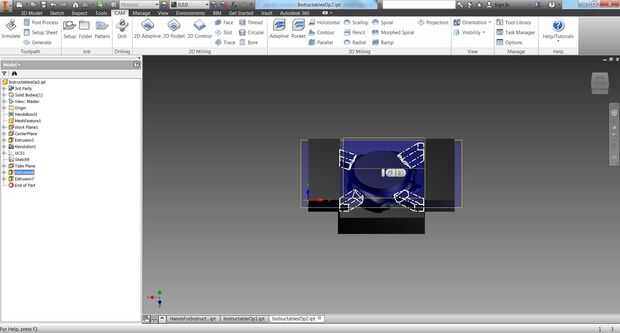

Expuesto las características que quiero de la máquina, entonces agregadas pestañas para que mi parte sea conectado a las bridas que se llevará a cabo después de la tapa hacia abajo. Por añadirlos en mi modelo, estoy garantizando que la máquina no siempre cortar mi parte completamente suelto. Mina son aproximadamente 1" ancho por 0,75" de altura, que tal vez es un poco conservadora, pero evita la charla que puede crear un acabado áspero.

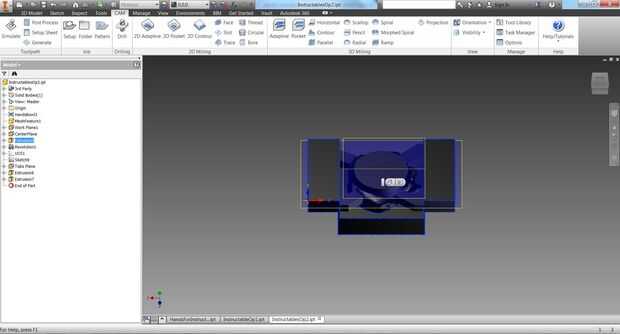

Entonces sacó un cilindro en el área esférico ya he mecanizado, para protegerla de operaciones posteriores. Esto evitará que la máquina tratando de trabajar en esa área, que sobre todo desperdicia aire de corte de tiempo. Esto también se logra dentro de una configuración usando la casilla de verificación "Resto que trabaja a máquina".
He guardado una nueva versión de este archivo, por lo que podría ser muy específico con estas configuraciones diferentes. Una vez más, todo esto se podría haber hecho en una configuración y un modelo, dependiendo de lo que es más fácil para usted.
