Inventor HSM a DMS: flujo de trabajo de 3 + 2 ejes (15 / 24 paso)

Paso 15: Material del accesorio 3 + 2 mecanizado de ejes

Cuando es tiempo de voltear la pieza de trabajo de 3 + 2 ejes, es muy importante fijar correctamente el material, pero también deja espacio para la cabeza de la máquina para acercarse hasta la pieza de trabajo y para la herramienta de corte para no ejecutar en sus abrazaderas.

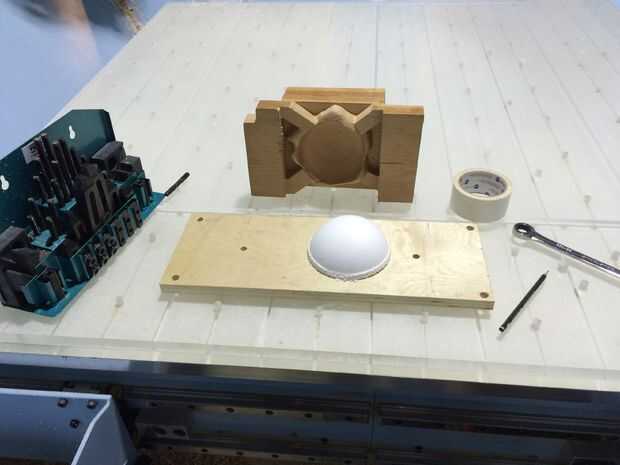

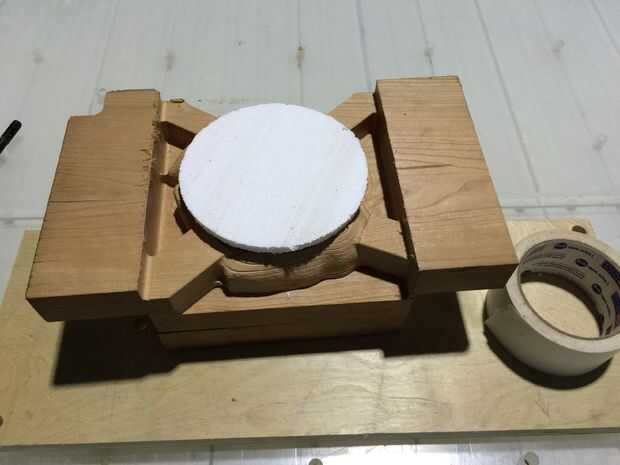

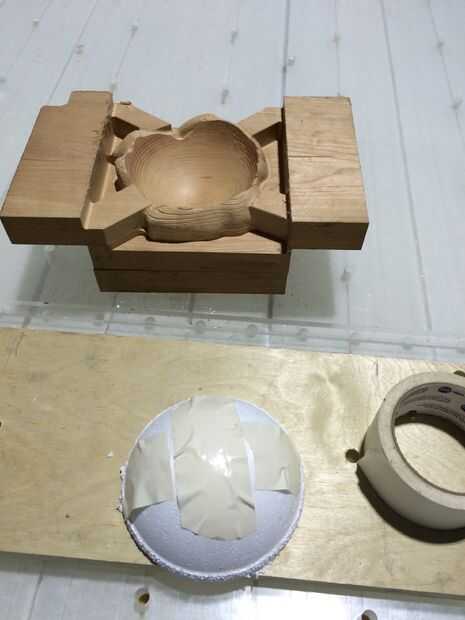

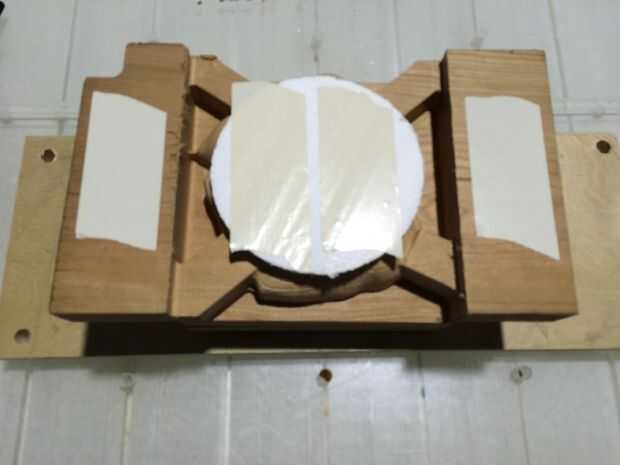

Puede ver estoy utilizando espuma de poliestireno y cinta de doble cara para crear una mayor área de contacto entre la pieza y la mesa, sino que todo el material de apoyo es más suave que el material de trabajo, en caso de que la herramienta funciona en-esta forma no necesitará de modelo de la espuma de poliestireno o preocuparse demasiado por ello.

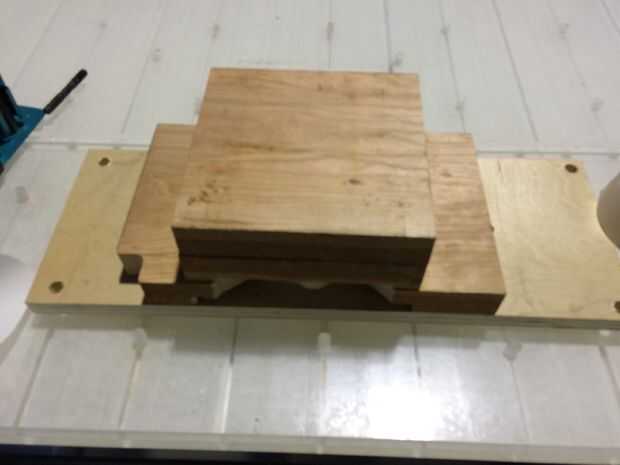

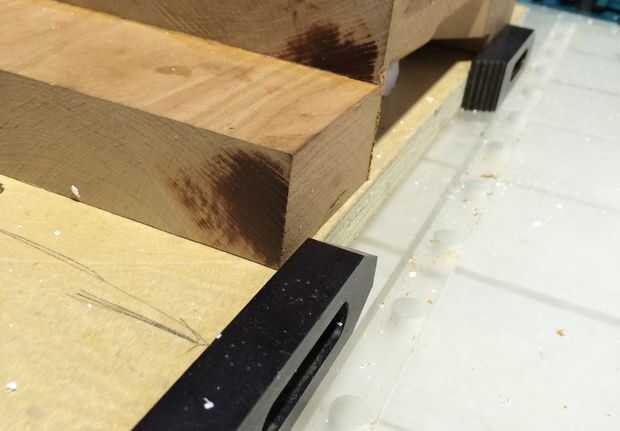

Una vez que se asegura firmemente a un tablero de desecho para prevenir accidental de mecanizado de la mesa, utilicé piezas planas de metal para que mi pieza estaba bien alineada con el eje de la máquina, utilizando la ranura de corte para el torno, que está perfectamente en la dirección X.

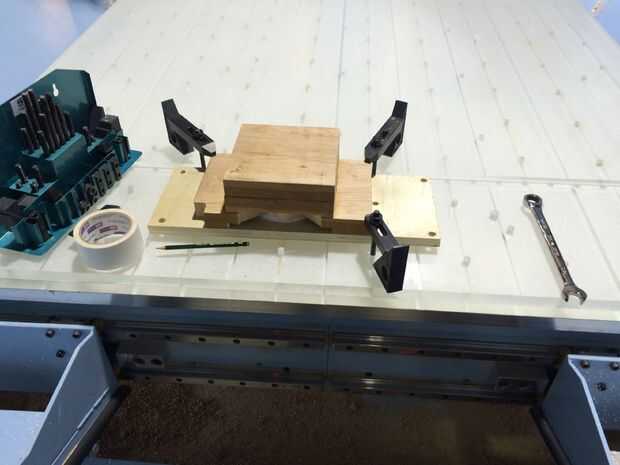

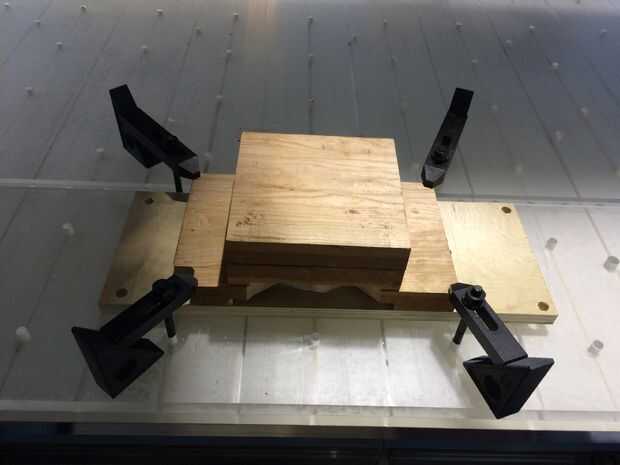

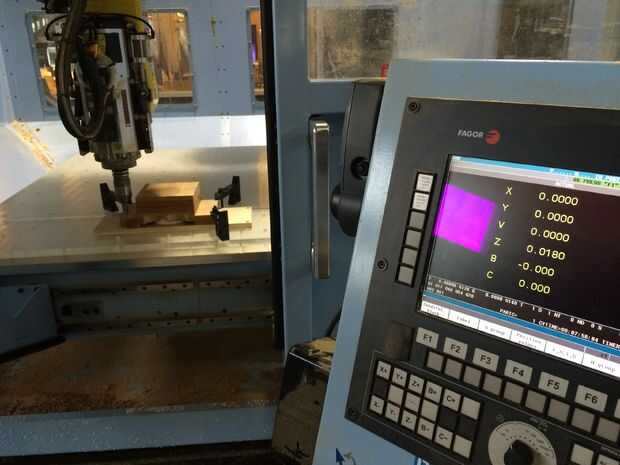

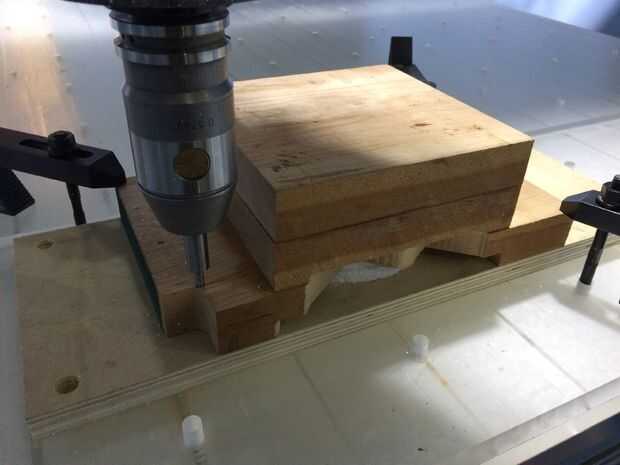

Después de eso, usé abrazaderas de correa en tres de los lados para garantizar firmemente la pieza de trabajo, dejando la cuarta esquina con la muesca de referencia abierta. Usando el edgefinder, pude encontrar ese rincón de mi pieza de trabajo, que me permitió decirle a la máquina exactamente dónde empezar en este lado. Como verás, este 0-0-0 posición corresponde a la UCS que puse en la siguiente versión del modelo utiliza.

Una vez que este origen se puso en la máquina, reprimieron la abrazadera de la correa final. Todos ellos son lo más lejos de la zona de trabajo como podía moverlos.
